安捷伦示波器怎么调纹波电压

发布日期:2024-09-06 16:49:07         浏览数:

  在电子设备中,纹波电压是衡量电源稳定性的重要指标,它反映了电源电压在理想直流电压上的波动程度。安捷伦示波器作为一款功能强大的测试仪器,可用于精确测量和分析纹波电压。本文将详细介绍如何使用安捷伦示波器调纹波电压,并提供相关操作技巧。

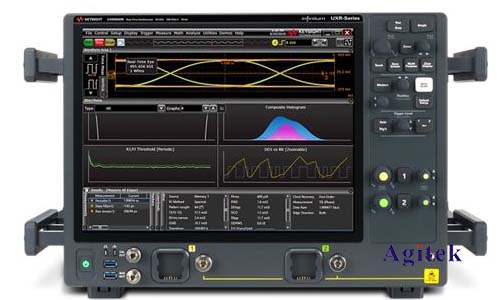

安捷伦示波器怎么调纹波电压(图1)

  一、准备工作

  1.连接设备:将被测设备的电源输出连接到示波器的通道输入。确保连接线缆质量良好,并正确接地。

  2.示波器设置:打开示波器,选择合适的通道和耦合方式。一般情况下,选择直流耦合,并设置合适的垂直刻度和时间刻度,以便清晰地观察信号。

  3.触发设置:选择合适的触发方式,确保示波器能稳定地捕捉到信号。通常使用边沿触发,并设置合适的触发电平。

  二、测量纹波电压

  1.观察波形:在示波器屏幕上,观察到被测设备的电源输出信号。理想情况下,应该看到一个稳定的直流电压,但实际情况下,总会存在一定的纹波。

  2.测量峰峰值:使用示波器的测量功能,测量信号的峰峰值(Vp-p)。峰峰值表示信号的最大波动范围,是衡量纹波电压的一个重要指标。

  3.计算纹波电压:将峰峰值除以直流电压的平均值,即可得到纹波电压的百分比。例如,峰峰值为10mV,直流电压为5V,则纹波电压为0.2%。

  三、调节纹波电压

  1.识别纹波来源:通过观察波形和分析电路,判断纹波电压的主要来源。常见的纹波来源包括电源滤波器性能不足、负载变化、电路噪声等。

  2.调整滤波器:如果纹波电压过高,可以通过调整滤波器来改善。例如,增加电容容量、增加电感值或添加其他滤波元件,都可以有效降低纹波电压。

  3.优化电路设计:针对不同的纹波来源,可以采取不同的优化措施。例如,使用低噪声器件、提高电源稳定性等。

  四、示例演示

  假设我们需要测量一个5V电源的纹波电压,并尝试降低它。

  1.连接电源输出到示波器通道1,选择直流耦合,垂直刻度设置为1V/div,时间刻度设置为1ms/div。

  2.使用边沿触发,并设置触发电平为4.5V。

  3.在示波器屏幕上,观察到信号的峰峰值为20mV,计算得到纹波电压为0.4%。

  4.检查电源滤波器,发现电容容量偏小。

  5.将电容容量增加至原来的两倍,重新测量纹波电压,发现纹波电压降至0.1%。

  五、注意事项

  测量纹波电压时,需确保示波器探头接地良好,避免引入额外的噪声。

  选择合适的示波器带宽,确保能够准确测量信号的频率特性。

  注意安全操作,避免触碰高压电源。

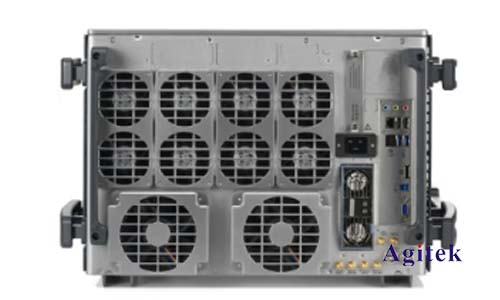

安捷伦示波器怎么调纹波电压(图2)

  通过本文的介绍,相信读者已经掌握了使用安捷伦示波器测量和调节纹波电压的基本技巧。熟练掌握这些技巧,可以有效地提高电源稳定性,并确保电子设备的正常运行,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
