是德矢量网络分析仪测量天线性能

发布日期:2024-09-06 16:56:23         浏览数:

  在现代无线通信、雷达、卫星等领域,天线作为信号发射和接收的关键部件,其性能直接影响着系统的整体效能。因此,准确测量天线性能参数至关重要。是德科技矢量网络分析仪(VNA)凭借其精确的测量能力和丰富的功能,成为天线性能测试的理想工具。本文将详细介绍如何利用是德矢量网络分析仪测量天线性能参数,并探讨其在不同应用场景中的具体应用。

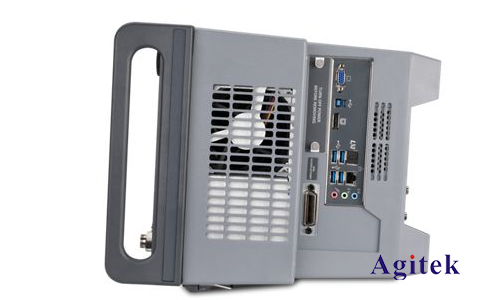

是德矢量网络分析仪测量天线性能(图1)


  一、矢量网络分析仪简介

  矢量网络分析仪(VNA)是一种测量频率范围内信号幅度和相位变化的仪器,可用于分析网络的传输特性。其工作原理是将已知频率的信号发送至被测网络,然后测量反射信号和透射信号的幅度和相位,并根据这些信息计算出网络的S参数,即散射参数。

  二、是德矢量网络分析仪测量天线性能的关键参数

  1.反射系数(S11)

  反射系数是指天线接收到的信号与发射信号的比值,它反映了天线与传输线之间的阻抗匹配程度。理想情况下,反射系数应为零,表示所有信号都被天线有效地发射出去或接收进来。实际测量中,反射系数越小,阻抗匹配越好,天线效率越高。

  2.驻波比(SWR)

  驻波比是天线接收信号的幅度最大值与最小值的比值,它与反射系数密切相关。驻波比越高,表示反射系数越大,阻抗匹配越差。理想情况下,驻波比应为1,表示无反射。

  3.增益

  天线增益是指天线辐射功率与理想各向同性天线辐射功率的比值,它反映了天线集中能量的能力。增益越高,天线在特定方向上发射或接收信号的能力越强。

  4.方向图

  天线方向图是指在一定频率下,天线在不同方向上的辐射功率分布图。它反映了天线的辐射特性,可以用来判断天线的覆盖范围和方向性。

  5.阻抗匹配

  阻抗匹配是指天线与传输线之间的阻抗匹配程度,它直接影响着信号传输效率。理想情况下,天线阻抗应与传输线阻抗相匹配,以最大程度地减少反射。

  三、利用是德矢量网络分析仪测量天线性能的步骤

  1.将天线连接到VNA的端口,并选择合适的测量频率范围。

  2.选择合适的测量模式,例如S11参数测量或S21参数测量。

  3.设置测量参数,例如功率等级、频率步长、测量点数等。

  4.进行测量,并根据测量结果绘制天线性能曲线图。

  5.分析测量结果,并根据需要调整天线设计或测量方法。

  四、是德矢量网络分析仪在不同应用场景中的应用

  1.无线通信

  VNA可用于测量手机、基站、卫星通信等无线通信设备的天线性能,例如增益、方向图、阻抗匹配等参数,以便优化天线设计和系统性能。

  2.雷达

  VNA可用于测量雷达天线的辐射特性,例如增益、方向图、波束宽度等参数,以评估雷达的探测距离、精度和抗干扰能力。

  3.卫星

  VNA可用于测量卫星天线的辐射特性,例如增益、方向图、极化方向等参数,以确保卫星信号的有效传输和接收。

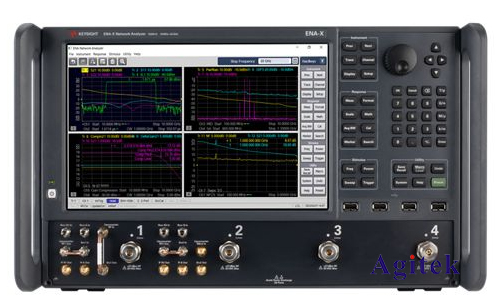

是德矢量网络分析仪测量天线性能(图2)


  是德科技矢量网络分析仪凭借其高精度、高效率和丰富的功能,已成为天线性能测试的必备工具。通过合理利用VNA,技术人员可以有效地测量和分析天线性能参数,并根据实际需求优化天线设计,提升无线通信、雷达、卫星等系统的整体性能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
