是德任意波形发生器测信号的频谱参数

发布日期:2024-09-06 17:02:47         浏览数:

  是德科技(Keysight)作为全球领先的电子测量仪器供应商,其任意波形发生器(AWG)在各种信号测试应用中扮演着至关重要的角色。AWG能够产生各种波形,包括正弦波、方波、三角波、脉冲波等,并且可以对其进行任意调制,因此广泛应用于通信、雷达、电子战等领域。

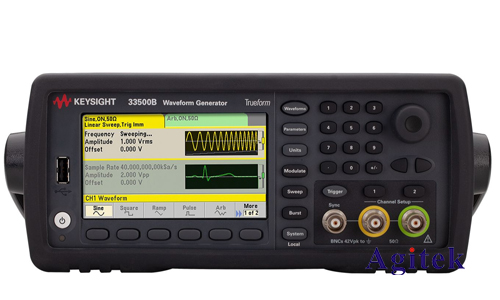

是德任意波形发生器测信号的频谱参数(图1)

  在实际应用中,信号的频谱参数是评估信号质量的重要指标,常见的频谱参数包括:

  频率响应:是指信号在不同频率下的幅度响应,通常用频率响应曲线表示。

  带宽:是指信号功率谱密度大于某个特定阈值的频率范围。

  谐波失真:是指信号中除基波频率之外的谐波成分的大小。

  信噪比(SNR):是指信号功率与噪声功率的比值,用于衡量信号的纯净程度。

  载波泄露:是指信号频谱中出现在载波频率之外的能量,通常由非线性放大引起的。

  利用是德科技任意波形发生器进行信号频谱参数测试的步骤如下:

  1.连接设备:将AWG与频谱分析仪(SA)连接,并根据具体测试需求选择合适的连接方式。

  2.设置AWG:在AWG上配置所需信号参数,包括波形类型、频率、幅度、调制方式等。

  3.设置SA:在SA上设置合适的扫描范围、分辨率带宽、平均时间等参数。

  4.进行测试:启动AWG产生信号,并使用SA进行频谱分析。

  5.分析结果:根据SA的显示结果,分析信号的频谱参数,如频率响应、带宽、谐波失真、信噪比等。

  以下是一些利用是德科技AWG进行频谱参数测试的注意事项:

  确保AWG的输出功率和SA的输入范围匹配,避免信号过载或不足。

  选择合适的SA扫描范围和分辨率带宽,以保证测试结果的准确性。

  注意环境噪声的影响,必要时采用屏蔽或其他措施减小噪声干扰。

  使用示波器或其他仪器进行辅助测量,以验证测试结果的可靠性。

  实例分析:

  例如,我们可以利用是德科技AWG和SA测试一个正弦波信号的频谱参数。首先,在AWG上配置正弦波信号的频率、幅度和相位。然后,在SA上设置合适的扫描范围、分辨率带宽等参数。启动AWG产生正弦波信号,并使用SA进行频谱分析。在SA的显示结果中,我们可以看到信号的基波频率、谐波成分、噪声水平等信息。通过分析这些信息,我们可以评估正弦波信号的频谱参数,如谐波失真、信噪比等。

  其他相关测试方法:

  除了使用AWG和SA进行频谱参数测试之外,还有其他一些方法可以用于信号频谱参数的测量,例如:

  使用网络分析仪测量信号的频率响应和相位响应。

  使用矢量网络分析仪测量信号的幅度、相位和阻抗。

  使用信号发生器和示波器进行时域分析,并根据时域波形计算信号的频谱参数。

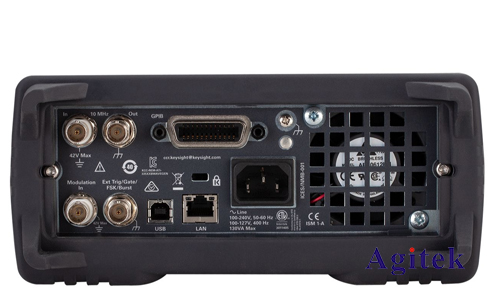

是德任意波形发生器测信号的频谱参数(图2)

  是德科技任意波形发生器能够提供精确的信号频谱参数测试,在各种信号测试应用中扮演着至关重要的角色。本文详细解析了频谱分析原理,常见频谱参数定义,测试步骤及注意事项,并结合实例阐述如何利用是德科技仪器进行精确的信号频谱参数测试。随着技术的不断发展,信号频谱参数测试方法也将不断进步,为信号测试领域带来更多创新和应用,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
