泰克MDO32示波器的幅值怎么看

发布日期:2024-09-09 15:57:04         浏览数:

  泰克MDO32示波器是功能强大的混合域示波器,集成了示波器、频谱分析仪、逻辑分析仪等功能,广泛应用于电子设计、测试、调试等领域。其中,幅值测量是示波器最基本的功能之一,准确解读示波器显示的幅值信息对于信号分析至关重要。本文将详细讲解泰克MDO32示波器的幅值测量方法,帮助用户精准掌握示波器显示的信号幅值。

泰克MDO32示波器的幅值怎么看(图1)

  1.了解示波器界面

  泰克MDO32示波器提供直观的界面,用户可以通过屏幕上显示的数值、曲线以及波形参数等信息进行幅值测量。首先需要了解界面上的几个重要元素:

  通道设置:每个通道都有独立的设置选项,包括通道名称、耦合方式、增益、偏移等。

  测量结果显示:示波器可以通过“测量”功能自动测量波形参数,例如峰峰值、平均值、均方根值等。

  探头校准:探头校准是保证测量结果准确性的关键,用户需要确保探头已经正确校准。

  2.确定测量目标

  在进行幅值测量之前,需要明确测量目标,例如需要测量哪个通道的信号幅值,测量的是峰峰值、平均值还是其他参数。

  3.选择合适的通道设置

  每个通道都有独立的设置选项,包括耦合方式、增益、偏移等。

  耦合方式:AC耦合会滤除直流成分,而DC耦合则会显示信号的直流和交流成分。选择合适的耦合方式取决于需要测量的信号类型。

  增益:增益决定了输入信号的放大倍数。合理设置增益可以将信号显示在屏幕的**位置,方便观察细节。

  偏移:偏移可以调整信号的垂直位置,方便观察信号的细节。

  4.使用探头校准功能

  探头校准是保证测量结果准确性的关键。泰克MDO32示波器支持自动探头校准功能,用户可以通过以下步骤进行校准:

  选择需要校准的探头。

  点击“探头校准”按钮。

  按照屏幕提示完成校准操作。

  5.利用示波器内置测量功能

  泰克MDO32示波器提供了丰富的测量功能,用户可以通过以下步骤进行幅值测量:

  选择需要测量的通道。

  点击“测量”按钮。

  选择需要测量的参数,例如峰峰值、平均值、均方根值等。

  示波器会自动计算并显示测量结果。

  6.注意事项

  确保探头连接正确,避免信号干扰。

  调整通道设置,将信号显示在屏幕的**位置。

  注意探头校准,确保测量结果准确。

  利用示波器内置测量功能,方便快捷地进行幅值测量。

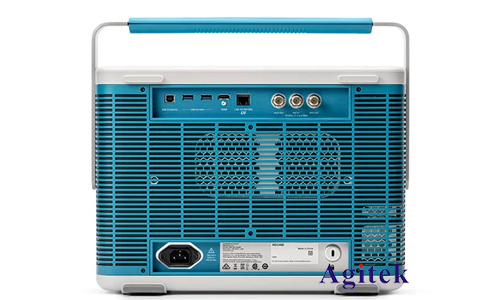

泰克MDO32示波器的幅值怎么看(图2)

  泰克MDO32示波器的幅值测量功能强大,用户可以通过合理设置通道、探头校准以及利用示波器内置测量功能,准确掌握信号的幅值信息,为信号分析提供可靠依据,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
