普源MHO5106示波器怎么测电源纹波

发布日期:2024-09-09 16:00:41         浏览数:

  电源纹波是电源供电过程中出现的交流成分,它会影响电路的稳定性和性能,因此需要进行测量和分析。普源MHO5106示波器是一款性能优良的示波器,可以用来精确测量电源纹波。本文将详细介绍如何使用普源MHO5106示波器测量电源纹波,并结合具体案例进行说明。

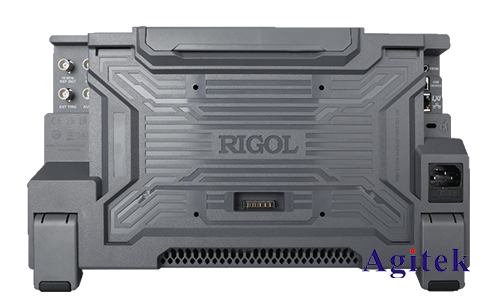

普源MHO5106示波器怎么测电源纹波(图1)

  一、准备工作

  1.示波器设置:

  -将示波器接入电源,并打开电源开关。

  -将示波器的探头连接到电源的输出端。

  -设置示波器的耦合模式为“交流耦合”(AC Coupling),这可以有效滤除直流成分,只显示交流成分。

  -调整示波器的时间刻度和电压量程,以确保纹波信号可以清晰地显示在屏幕上。

  2.测试负载:

  -选择合适的负载,以模拟实际应用中的负载情况。负载的阻值应与待测电源的输出电流相匹配。

  -将负载连接到电源的输出端。

  二、测量方法

  1.直接测量:

  -将示波器的探头连接到电源的输出端,直接观察示波器屏幕上的信号波形。

  -通过示波器的测量功能,可以读取纹波的峰峰值(Vp-p)、频率和幅值等参数。

  2.使用示波器的数学功能:

  -如果需要更精确地测量纹波,可以利用示波器的数学功能。例如,可以使用“FFT”功能对信号进行傅里叶变换,可以分析纹波信号的频率成分,识别出不同频率的纹波源。

  -使用“差分测量”功能可以测量两个信号之间的差值,可以用来测量电源的纹波抑制比。

  三、测量结果分析

  1.纹波峰峰值:

  -通常以Vp-p表示,代表纹波信号的峰值和谷值之间的电压差。

  -测量结果应与电源规格书中指定的纹波指标进行比较。

  2.纹波频率:

  -测量结果可以反映电源纹波的频率特征。

  -常见频率包括:

  -50Hz/60Hz:电源频率引起的纹波。

  -开关频率:电源开关频率引起的纹波。

  -其他频率:可能存在其他频率的纹波,需要根据具体情况进行分析。

  3.纹波幅值:

  -测量结果反映了纹波信号的幅度大小。

  -应根据电源规格书和应用场景的要求进行评估。

  四、实例分析

  案例:测量一个电源的纹波。

  步骤:

  1.将示波器探头连接到电源输出端。

  2.将负载连接到电源输出端。

  3.设置示波器的耦合模式为AC耦合,并调整时间刻度和电压量程。

  4.观察示波器屏幕上的信号波形,并记录纹波的峰峰值、频率和幅值。

  5.使用示波器的FFT功能对信号进行傅里叶变换,分析纹波信号的频率成分。

  6.分析测量结果,并根据电源规格书和应用场景进行评估。

  结果:

  通过以上步骤,可以测量出电源的纹波指标,并根据测量结果进行分析和评估,进而可以判断电源是否满足应用需求。

  五、注意事项

  1.使用示波器测量电源纹波时,应注意安全,避免触电。

  2.选择合适的探头和测试方法,以确保测量结果的准确性。

  3.了解电源的规格书,并与测量结果进行比较,评估电源是否符合要求。

普源MHO5106示波器怎么测电源纹波(图2)

  普源MHO5106示波器是一款功能强大且易于使用的示波器,它可以用来精确测量电源纹波。本文详细介绍了使用普源MHO5106示波器测量电源纹波的方法和注意事项,并通过实例分析,阐述了测量结果的分析方法,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
