普源DHO5058示波器怎么调正弦波

发布日期:2024-09-10 15:34:34         浏览数:

  普源DHO5058示波器是一款功能强大的数字示波器,广泛应用于电子工程、教学科研等领域。对于初学者而言,学会使用示波器调出正弦波是入门的第一步。本文将详细介绍如何使用普源DHO5058示波器调出稳定的正弦波形,并提供一些实用技巧。

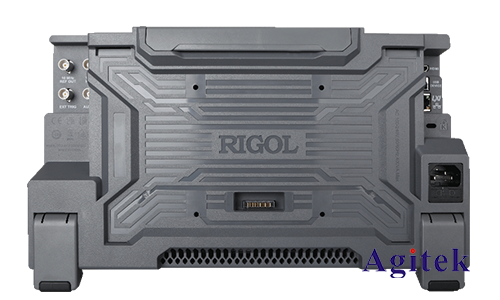

普源DHO5058示波器怎么调正弦波(图1)

  二、准备工作

  在开始调制正弦波之前,需要做好以下准备工作:

  连接信号源:连接一个能够产生正弦波信号的信号源,例如信号发生器、音频信号发生器等,并选择合适的输出电压和频率。

  连接示波器:使用示波器的探头连接到信号源的输出端,确保探头与示波器通道的正确匹配。

  设置示波器:打开示波器,根据需要设置示波器的通道、时间刻度、电压刻度、触发方式等参数。

  三、调出正弦波

  1.选择合适的通道:选择示波器的通道,并连接信号源。

  2.设置时间刻度:将时间刻度调整到合适的范围,使正弦波在屏幕上显示完整的一个周期或多个周期。

  3.设置电压刻度:将电压刻度调整到合适的范围,使正弦波在屏幕上显示清晰,既不溢出也不过小。

  4.设置触发方式:选择合适的触发方式,例如边缘触发、斜率触发等,确保示波器能够稳定地捕捉到信号。

  5.调整信号源频率:根据需要,调整信号源的频率,观察示波器屏幕上的信号变化。

  6.调整信号源幅度:根据需要,调整信号源的幅度,使正弦波的峰峰值达到所需的值。

  7.校准探头:如果需要更高精度,可以使用示波器的校准功能,校准探头的系数,确保测量结果的准确性。

  四、常见问题及解决方法

  在调制正弦波的过程中,可能会遇到一些常见问题,例如:

  信号无法显示:可能是连接线路问题,检查连接线是否牢固,探头是否接触良好;也可能是示波器通道没有开启,或者示波器设置问题。

  信号不稳定:可能是信号源本身不稳定,也可能是示波器触发方式设置不当。尝试调整信号源输出,或者改变示波器触发方式。

  信号失真:可能是探头性能问题,也可能是示波器带宽不足。尝试更换探头,或者选择更高带宽的示波器。

  五、实用技巧

  在调制正弦波时,建议先观察信号源的输出波形,确保信号源能够正常工作。

  利用示波器的自动设置功能,可以快速找到合适的参数。

  熟悉示波器菜单,熟练掌握各种功能,可以更有效地进行调试。

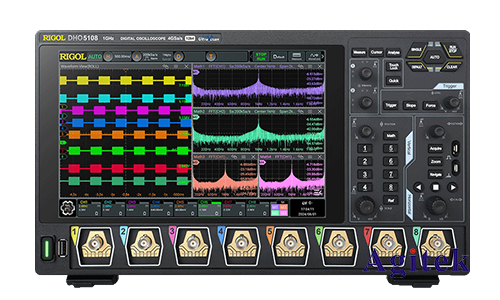

普源DHO5058示波器怎么调正弦波(图2)

  普源DHO5058示波器是一款功能强大、操作简便的数字示波器,掌握调制正弦波的方法对于初学者来说至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
