泰克示波器测纹波电压怎么测

发布日期:2024-09-11 16:18:37         浏览数:

  纹波电压是直流电源输出中叠加的交流电压成分,它会影响电路的稳定性和可靠性。使用泰克示波器可以有效地测量纹波电压,本文将详细介绍使用泰克示波器测量纹波电压的方法,并结合实际案例进行讲解。

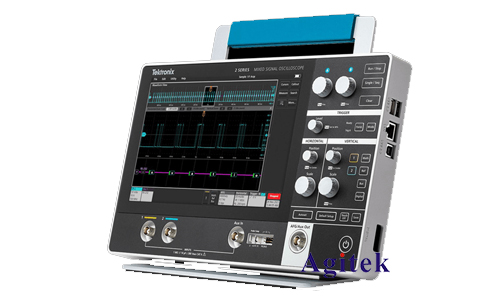

泰克示波器测纹波电压怎么测(图1)

  一、纹波电压的定义与危害

  纹波电压是指直流电源输出中叠加的交流电压成分。理想的直流电源输出应该是平滑的直流电压,但实际上由于电源内部元件的非理想性,例如整流二极管的正向压降和电容的充放电过程等,都会导致直流电源输出叠加交流电压成分,形成纹波电压。

  纹波电压的存在会带来以下危害:

  影响电路的稳定性:纹波电压会影响电路的正常工作,例如音频放大器中的纹波电压会造成背景噪音,电源电路中的纹波电压会影响数字电路的逻辑判断。

  降低电路效率:纹波电压会导致功率损耗,降低电路的效率。

  损坏电路元件:大幅度的纹波电压甚至可能损坏敏感的电子元件。

  二、泰克示波器测量纹波电压的步骤

  1.连接电源和示波器:将待测直流电源的输出端连接到泰克示波器的通道1,连接方式可以使用探头或夹子。

  2.设置示波器通道:

  选择合适的通道耦合方式:对于纹波电压测量,一般选择交流耦合(AC Coupling)模式,可以滤除直流成分,只显示交流纹波。

  选择合适的垂直刻度:根据纹波电压的大小选择合适的垂直刻度,例如1 mV/div,10 mV/div等。

  选择合适的水平刻度:根据纹波频率选择合适的水平刻度,例如1 ms/div,100µs/div等。

  3.调整触发模式:为了捕捉到纹波电压的细节,选择自动触发(Auto Trigger)模式,或者根据纹波频率选择合适的触发方式。

  4.观察波形并进行测量:在示波器屏幕上观察波形,使用示波器的测量功能,例如峰峰值测量、周期测量、频率测量等,获得纹波电压的具体信息。

  三、泰克示波器测量纹波电压的常见技巧

  使用探头进行测量:探头可以有效地降低测量误差,提高测量精度。

  调整探头补偿:为了确保测量结果准确,需要对探头进行补偿,消除探头自身带来的误差。

  使用数学运算:示波器具有数学运算功能,例如可以利用平均值运算去除纹波电压,方便观察直流电压值。

  利用频谱分析:利用泰克示波器的频谱分析功能可以观察纹波电压的频率特性,分析纹波电压的来源。

  四、实际案例

  案例一:测量电源的纹波电压

  使用泰克示波器测量一个直流电源的输出纹波电压,电源输出电压为5V,测量结果显示纹波电压峰峰值为50 mV,纹波频率为100 Hz。

  案例二:测量音频放大器的纹波电压

  使用泰克示波器测量音频放大器的输出纹波电压,发现纹波电压峰峰值为20 mV,纹波频率为1 kHz。这个纹波电压会导致音频放大器输出出现明显的噪音,需要进一步分析原因并采取措施降低纹波电压。

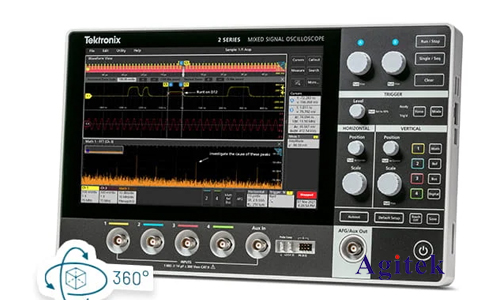

泰克示波器测纹波电压怎么测(图2)

  使用泰克示波器可以有效地测量纹波电压,本文介绍了使用泰克示波器测量纹波电压的方法和技巧,以及实际案例,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
