普源DHO5058示波器怎么测相位差

发布日期:2024-09-11 16:25:58         浏览数:

  普源DHO5058示波器是一款功能强大的数字存储示波器,它可以进行多种测量,其中包括测量两个信号之间的相位差。相位差是描述两个相同频率信号之间时间关系的物理量,它在电子电路分析、信号处理等领域都有着重要的应用。

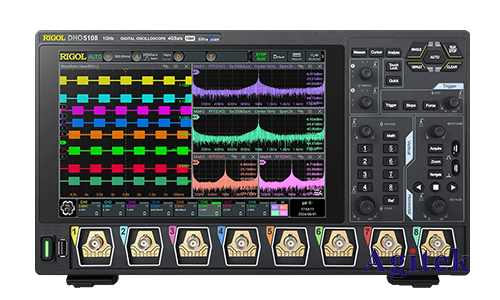

普源DHO5058示波器怎么测相位差(图1)

  以下我们将详细介绍几种使用普源DHO5058示波器测量相位差的方法。

  一、基于波形测量的方法

  1.设置示波器参数:首先,将两个信号分别连接到示波器的通道1和通道2。然后,设置示波器的触发方式和水平刻度,以确保两个波形能够清晰地显示在屏幕上。

  2.测量时间差:在屏幕上找到两个波形的同一点,例如正向过零点。记录这两个点在水平刻度上的时间差Δt。

  3.计算相位差:使用公式φ=(Δt/T)360°计算相位差,其中T为信号周期。

  二、使用示波器自带功能的方法

  普源DHO5058示波器内置了多种测量功能,可以直接测量相位差。

  1.测量模式选择:选择示波器菜单中的“测量”或“测量功能”选项。

  2.选择相位差测量:在测量菜单中找到“相位差”或“相位”选项,并选择它。

  3.测量结果显示:示波器将自动测量两个信号之间的相位差,并在屏幕上显示测量结果。

  三、注意事项

  1.信号频率:确保两个信号的频率一致。

  2.耦合方式:两个信号通道的耦合方式应一致,建议使用交流耦合。

  3.示波器分辨率:示波器的分辨率会影响测量精度,特别是当相位差较小时。

  4.波形稳定性:测量过程中,确保两个信号稳定,避免出现抖动或漂移。

  四、案例分析

  例如,我们测量两个频率为1kHz的正弦波信号之间的相位差。使用示波器自带的相位差测量功能,测量结果为45°。

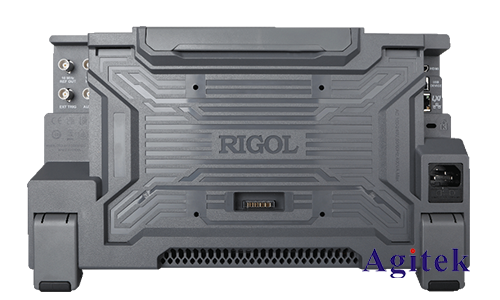

普源DHO5058示波器怎么测相位差(图2)

  使用普源DHO5058示波器测量相位差非常便捷,通过上述方法,用户可以轻松测量两个信号之间的相位关系。在实际应用中,需要注意信号频率、耦合方式、示波器分辨率等因素,以确保测量结果的准确性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
