是德任意波形发生器如何输出电压

发布日期:2024-09-11 16:38:57         浏览数:

  是德科技(Keysight)任意波形发生器(AWG)作为现代电子测试与测量设备中不可或缺的一部分,其输出电压功能在信号模拟、系统测试和产品研发等领域发挥着至关重要的作用。本文将深入探讨是德科技任意波形发生器输出电压的原理,并结合实际应用场景,展示其在不同领域中的应用价值。

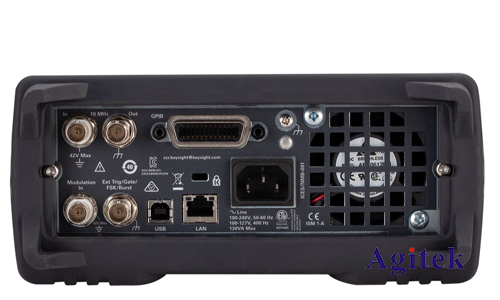

是德任意波形发生器如何输出电压(图1)

  电压输出原理

  是德科技任意波形发生器输出电压的关键在于其内部的数字模拟转换器(DAC)和输出放大器。AWG通过数字信号处理(DSP)生成任意波形数据,并将这些数据传递给DAC进行转换。DAC将数字信号转化为模拟电压信号,并由输出放大器进行放大和输出,最终形成所需的电压波形。

  输出电压参数

  是德科技任意波形发生器的输出电压参数主要包括以下几个方面:

  电压幅值:指输出电压信号的最大值,通常用峰峰值(Vp-p)或有效值(RMS)表示。

  电压范围:指输出电压信号能够达到的最大范围,通常以电压单位表示,例如0V到5V或-10V到+10V。

  输出阻抗:指输出电压信号源的内部阻抗,通常为50Ω或其他特定值。

  输出频率:指输出电压信号的频率,通常以Hz或kHz表示。

  波形精度:指输出电压信号的精度,通常用垂直分辨率和水平分辨率来描述。

  输出电压应用场景

  是德科技任意波形发生器的电压输出功能在以下领域拥有广泛应用:

  信号模拟:生成各种复杂信号,例如正弦波、方波、三角波、脉冲波、噪声波等,用于模拟实际电路中的信号,方便工程师进行测试和分析。

  系统测试:模拟真实环境中的信号,例如雷达信号、通信信号、音频信号等,用于测试电子系统在不同信号环境下的性能,并进行故障诊断和调试。

  产品研发:用于验证和测试电子产品的性能,例如音频放大器、无线通信模块、数字信号处理芯片等,确保产品符合设计要求和性能标准。

  实际应用案例

  通信系统测试:采用是德科技AWG模拟不同类型的通信信号,例如OFDM信号、LTE信号等,测试通信设备的接收和处理能力,并进行性能评估和优化。

  电源系统测试:使用是德科技AWG生成各种电源波形,例如直流电压、交流电压、脉冲电压等,测试电源系统的稳压、抗干扰等性能,确保电源系统稳定可靠。

  医疗电子设备测试:利用是德科技AWG模拟生物信号,例如心电图信号、脑电图信号等,测试医疗电子设备的信号采集和处理能力,确保医疗电子设备安全有效。

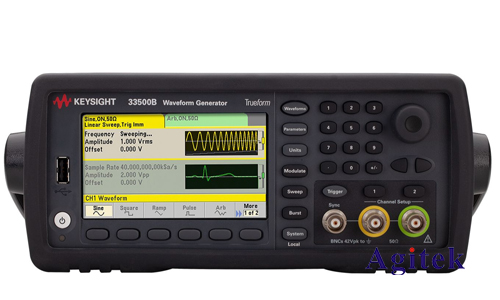

是德任意波形发生器如何输出电压(图2)

  是德科技任意波形发生器输出电压功能为工程师提供了强大的信号模拟和测试手段,其在电子测试、系统测试和产品研发等领域发挥着重要作用。通过深入了解AWG输出电压的原理和应用,工程师可以更有效地利用该功能,提高测试效率,加速产品研发进程,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
