是德频谱分析仪信号功率测试

发布日期:2024-09-11 16:45:42         浏览数:

  在现代电子系统中,信号功率测试是必不可少的环节之一,它可以帮助工程师评估信号强度、干扰水平、设备性能等关键指标。是德科技(Keysight Technologies)作为全球领先的电子测量仪器供应商,其频谱分析仪以其高精度、高灵敏度和丰富的功能而著称,成为了信号功率测试的理想工具。

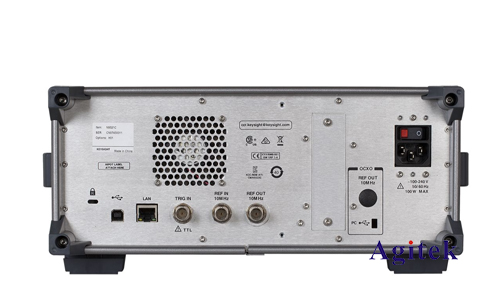

是德频谱分析仪信号功率测试(图1)

  一、频谱分析仪的原理和结构

  频谱分析仪的工作原理是将输入信号分解成不同频率的成分,并以图形的方式显示其频谱分布。其主要结构包括:

  接收前端:用于接收和放大输入信号,并将其转换为电信号。

  混频器:用于将输入信号转换到中频范围。

  滤波器:用于选择特定频率范围的信号。

  放大器:用于放大信号,以提高测量精度。

  检测器:用于测量信号的幅度。

  显示器:用于显示信号的频谱图。

  二、信号功率测试方法

  使用是德频谱分析仪进行信号功率测试,主要有以下几种方法:

  直接功率测量:利用频谱分析仪的功率测量功能,直接测量信号的功率值,适用于单一频率信号的测试。

  平均功率测量:通过设置一定的积分时间,测量信号在一定时间段内的平均功率值,适用于包含多个频率成分的信号的测试。

  峰值功率测量:测量信号在频谱图上的最高峰值,适用于查找信号中的最大功率值。

  带宽功率测量:测量信号在一定带宽内的功率值,适用于评估信号在特定频段内的能量。

  三、信号功率测试的步骤

  使用是德频谱分析仪进行信号功率测试,一般需要以下步骤:

  1.连接信号源和频谱分析仪:将信号源输出连接到频谱分析仪的输入端口。

  2.设置频谱分析仪参数:根据测试需求,设置频谱分析仪的频率范围、扫描速度、分辨率带宽、积分时间等参数。

  3.进行测量:启动频谱分析仪,并观察信号的频谱图。

  4.读取测量结果:根据需要,读取信号的功率值、频率成分、带宽等参数。

  四、信号功率测试的注意事项

  信号源的选择:应选择与测试对象匹配的信号源,并确保其输出信号稳定,功率水平适当。

  连接线的选择:应选择低损耗、阻抗匹配的连接线,以避免信号衰减或反射。

  环境因素:环境温度、湿度、电磁干扰等因素都会影响测量结果,应尽量在安静、恒温的环境中进行测量。

  校准:定期对频谱分析仪进行校准,确保测量结果的准确性。

  五、常见问题和解决方法

  信号功率过低:可尝试提高信号源的输出功率,使用高灵敏度的频谱分析仪,或者缩短连接线的长度。

  噪声干扰:可尝试使用低噪声放大器,使用屏蔽线缆,或者改变测试环境。

  信号失真:可尝试使用低失真信号源,使用低失真放大器,或者使用适当的滤波器。

  六、案例分析

  例如,在无线通信系统中,工程师可以使用频谱分析仪测试基站发射信号的功率水平,以确保信号强度满足覆盖范围和质量要求。

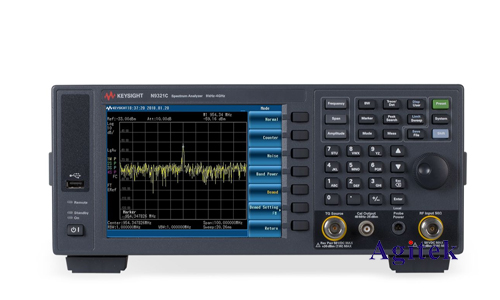

是德频谱分析仪信号功率测试(图2)

  使用是德频谱分析仪进行信号功率测试,可以有效地评估信号的强度、干扰水平、设备性能等关键指标,帮助工程师进行设计、调试和优化工作。本文详细介绍了频谱分析仪的原理、测试方法、注意事项和常见问题,旨在帮助用户更好地理解和应用频谱分析仪进行信号功率测试,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
