普源示波器自检后波形不好

发布日期:2024-09-13 15:13:05         浏览数:

  普源示波器以其高性价比和稳定性深受用户喜爱,但偶尔也会出现一些问题,例如自检后波形异常。这通常是由于信号源、示波器设置、探头连接等方面的原因导致。本文将从以下几个方面深入分析常见问题及解决方法:

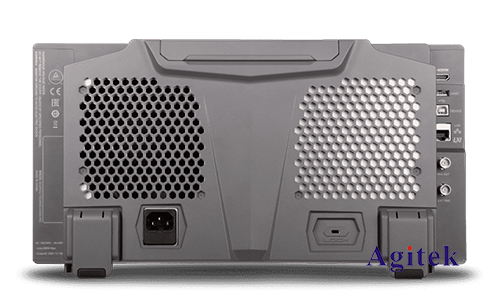

普源示波器自检后波形不好(图1)

  一、信号源问题

  信号源故障:首先要检查信号源本身是否正常工作,确保信号源输出的波形符合预期。可以尝试使用其他信号源进行测试,排除信号源故障的可能性。

  信号源频率:如果信号源频率超出示波器的采样率范围,则会导致波形失真。请检查信号源频率是否在示波器的规格范围内。

  信号源阻抗:信号源的阻抗与示波器输入阻抗不匹配也会导致波形失真。确保信号源阻抗与示波器输入阻抗匹配。

  二、示波器设置问题

  垂直比例:垂直比例设置过高或过低会导致波形无法正常显示。尝试调整垂直比例,使波形显示完整。

  触发模式:不合适的触发模式也会导致波形异常。例如,如果使用边沿触发,但信号没有明显的边沿,则会导致无法触发。尝试调整触发模式或触发电平。

  时基:时基设置过快或过慢会导致波形无法正常显示。尝试调整时基,使波形显示完整。

  耦合方式:不同的耦合方式会影响信号的显示。尝试不同的耦合方式,例如直流耦合、交流耦合或地耦合。

  带宽限制:示波器的带宽限制会影响对高频信号的显示。如果信号频率超出示波器的带宽范围,则会导致波形失真。请确保信号频率在示波器的带宽范围内。

  三、探头连接问题

  探头连接松动:确保探头与示波器以及被测信号之间的连接牢固。松动连接会导致信号丢失或失真。

  探头类型:选择合适的探头类型。例如,对于高频信号,应使用高带宽探头。

  探头补偿:确保探头经过正确补偿。未经补偿的探头会导致信号失真。

  探头接地:确保探头的接地端连接正确。错误的接地方式会导致信号干扰或噪声。

  四、其他问题

  示波器故障:虽然可能性较小,但示波器本身也可能存在故障。可以尝试使用其他示波器进行测试,排除示波器故障的可能性。

  环境干扰:周围环境的电磁干扰也可能导致波形异常。尝试更换测试环境,排除环境干扰的可能性。

  解决方法:

  仔细检查信号源、示波器设置和探头连接,确保一切正常。

  尝试使用其他信号源、探头或示波器进行测试,排除个别器件故障的可能性。

  参考示波器的使用说明书,了解正确的操作方法和设置参数。

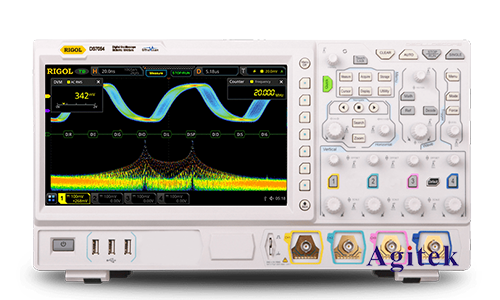

普源示波器自检后波形不好(图2)

  普源示波器自检后波形异常是一个常见问题,可以通过仔细检查和排查,找到问题的根源并解决,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
