是德频谱分析仪测量信号相位

发布日期:2024-09-13 15:33:58         浏览数:

  相位是信号的重要参数之一,它反映了信号波形相对于参考信号的延迟或超前程度。在各种电子应用中,如通信、雷达和控制系统,精确测量信号相位至关重要。本文将探讨如何使用Keysight是德频谱分析仪测量信号相位,并介绍相关的理论基础、操作步骤以及注意事项。

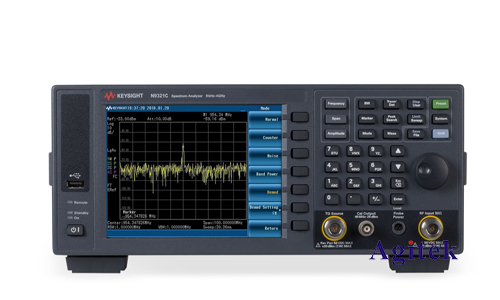

是德频谱分析仪测量信号相位(图1)

  1.相位测量原理

  相位测量通常使用三角函数来表示,通常以度或弧度表示。在信号处理中,相位通常用以下公式计算:

  φ=arctan(Im(S)/Re(S))

  其中:

  φ代表相位

  S代表信号的复数表示形式,其中Re(S)代表信号的实部,Im(S)代表信号的虚部。

  频谱分析仪通过对信号进行傅里叶变换,将其分解为不同频率的正弦波分量,并根据每个频率分量的相位信息来测量信号的总相位。

  2.Keysight频谱分析仪的相位测量功能

  Keysight频谱分析仪提供了多种测量相位的功能,包括:

  相位标记器:允许用户在频谱图上添加相位标记,以识别特定频率处的相位值。

  相位测量:允许用户直接测量两个信号之间的相位差。

  相位跟踪:允许用户跟踪信号相位随时间的变化。

  3.测量步骤

  使用Keysight频谱分析仪测量信号相位一般包括以下步骤:

  连接信号:将被测信号连接到频谱分析仪的输入端口。

  设置仪器参数:设置频谱分析仪的频率范围、分辨率带宽、扫描时间等参数。

  识别参考信号:如果需要测量相位差,需要识别参考信号。

  执行测量:使用仪器自带的相位测量功能进行测量。

  分析结果:观察测量结果,并根据需要进行调整。

  4.注意事项

  信号质量:信号质量会影响相位测量精度。需要确保信号的信噪比足够高,并且信号源稳定。

  参考信号:如果需要测量相位差,参考信号的频率和相位需要准确。

  测量带宽:测量带宽应足够窄,以保证相位测量精度。

  测量时间:测量时间应足够长,以确保测量结果的稳定性。

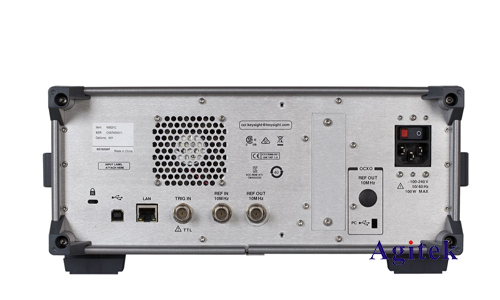

是德频谱分析仪测量信号相位(图2)

  Keysight是德频谱分析仪提供了强大的功能,可以精确测量信号相位。本文介绍了相位测量原理、操作步骤以及注意事项,希望能为用户使用Keysight频谱分析仪进行相位测量提供参考,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
