是德任意波形发生器实验原理

发布日期:2024-09-14 15:16:33         浏览数:

  是德科技(Keysight Technologies)的任意波形发生器(AWG)是现代电子测试和测量系统中不可或缺的一部分。它能够产生各种形状、频率和幅度的波形,为电路设计、测试和调试提供广泛的应用。本文将深入探讨是德任意波形发生器的实验原理,旨在帮助读者理解其工作机制,并为实际应用提供参考。

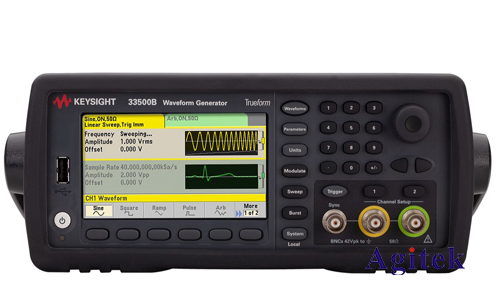

是德任意波形发生器实验原理(图1)

  一、任意波形发生器的基本原理

  任意波形发生器的工作原理基于数字信号处理(DSP)技术。其核心是数字信号处理芯片,它能够根据用户定义的波形参数生成数字信号。这些数字信号随后通过数模转换器(DAC)转换为模拟信号,并输出到负载。

  1.1数字信号生成

  任意波形发生器通常采用以下两种数字信号生成方法:

  直接数字合成(DDS):DDS技术利用相位累加器和查找表来生成数字信号。相位累加器以恒定速率递增,并将结果作为索引访问查找表,查找表中存储了预定义的波形数据。DDS技术能够生成频率可调、相位可控的信号,并且具有较高的频率分辨率。

  基于存储器的波形生成:该方法将预先定义的波形数据存储在内存中,并根据用户指令读取数据,从而生成数字信号。这种方法能够产生复杂的波形,例如多频信号、调制信号等,但其频率分辨率受内存大小和采样率限制。

  1.2数模转换

  数字信号经过数字信号处理后,需要通过数模转换器(DAC)转换为模拟信号。DAC的主要功能是将数字信号的电压值转换为模拟电压。DAC的性能直接影响输出波形的质量,主要参数包括分辨率、转换速率和失真等。

  1.3输出放大

  模拟信号经过DAC转换后,通常需要经过放大器进行功率放大,才能驱动负载。放大器必须能够忠实地放大输入信号,并保持低失真和宽带宽。

  二、是德任意波形发生器的主要功能和特点

  2.1多样的波形产生能力

  是德任意波形发生器能够产生各种类型的波形,包括:

  基本波形:正弦波、方波、三角波、锯齿波等。

  自定义波形:用户可以根据需要定义任意形状的波形。

  调制波形:能够产生多种调制形式的信号,例如幅度调制(AM)、频率调制(FM)和相位调制(PM)等。

  脉冲波形:能够产生各种类型的脉冲信号,包括矩形脉冲、三角脉冲、高斯脉冲等。

  2.2高性能指标

  是德任意波形发生器具有以下突出特点:

  高采样率:能够以极高的速度对信号进行采样,从而保证输出波形的高保真度。

  高分辨率:能够产生具有极高精度和分辨率的波形。

  低失真:输出波形具有极低的失真度,保证信号的完整性。

  灵活的控制接口:提供多种控制接口,方便用户进行编程和控制。

  三、是德任意波形发生器的应用

  是德任意波形发生器在电子测试和测量领域具有广泛的应用,主要包括:

  电路测试和调试:用于产生测试信号,对电路进行功能测试和调试。

  信号源:作为信号源,用于驱动各种电子设备。

  通信系统测试:用于测试和验证通信系统的性能。

  材料特性测试:用于测试材料的响应特性。

  教育研究:用于教学实验和科学研究。

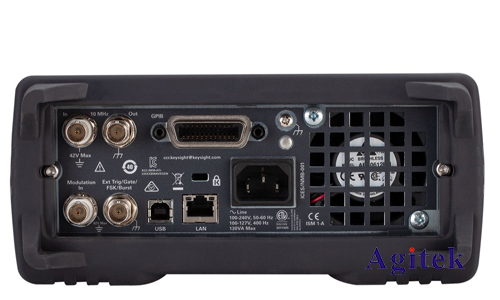

是德任意波形发生器实验原理(图2)

  是德任意波形发生器是现代电子测试和测量系统的重要组成部分,其工作原理基于数字信号处理技术。它具有多样的波形产生能力、高性能指标和广泛的应用,能够满足现代电子测试和测量的各种需求,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
