是德频谱分析仪的回波损耗测试

发布日期:2024-09-18 17:09:05         浏览数:

  回波损耗是射频工程中一个重要的指标,它反映了信号在传输线或电路中遇到阻抗不匹配时反射回来的程度。在无线通信、微波器件、射频电路设计等领域,回波损耗的测试至关重要,因为它直接影响信号质量、传输效率和设备稳定性。

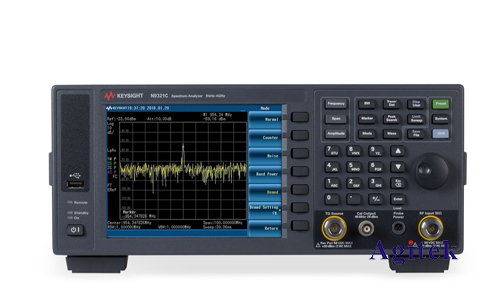

是德频谱分析仪的回波损耗测试(图1)

  一、回波损耗的定义和原理

  回波损耗(Return Loss)是指信号在传输线或电路中遇到阻抗不匹配时反射回来的功率与入射功率之比,用dB表示。回波损耗越大,意味着反射回来的信号越少,阻抗匹配越好。

  回波损耗的计算公式如下:

  回波损耗(dB)=10log10(Pin/Pref)

  其中:

  Pin:入射功率

  Pref:反射功率

  二、使用是德频谱分析仪进行回波损耗测试

  1.准备工作

  准备是德频谱分析仪,并连接测试线缆。

  连接测试设备,例如网络分析仪或信号发生器。

  选择合适的频率范围和分辨率带宽。

  选择合适的功率等级,确保信号不造成设备损坏。

  2.测试步骤

  连接测试线缆,并进行校准。

  设置测试频率范围和分辨率带宽。

  设置功率等级和测试模式。

  测量入射信号和反射信号的功率。

  计算回波损耗,并显示结果。

  3.测试方法

  直接测量法:直接测量入射信号和反射信号的功率,然后计算回波损耗。

  S参数测量法:利用网络分析仪测量器件的S参数,然后根据S参数计算回波损耗。

  4.测试结果的分析

  分析回波损耗的频率响应曲线。

  识别回波损耗的峰值和谷值,并分析其原因。

  根据测试结果评估器件的阻抗匹配程度。

  三、回波损耗测试的应用

  回波损耗测试在以下方面具有重要应用:

  射频电路设计:优化电路设计,提高阻抗匹配,减少信号反射。

  无线通信:提高信号质量,降低传输损耗,提升系统稳定性。

  微波器件测试:评估器件的性能,确定器件的阻抗特性。

  信号完整性测试:确保信号在传输过程中的完整性,防止信号失真和噪声。

  四、回波损耗测试的常见问题

  测试线缆的误差:测试线缆本身的阻抗不匹配会导致测试结果误差。

  测试设备的校准:测试设备的校准不准确会影响测试结果。

  测试环境的影响:环境噪声和电磁干扰会影响测试结果。

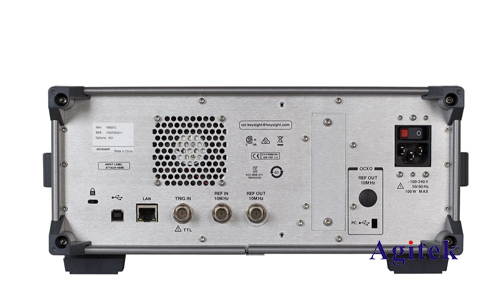

是德频谱分析仪的回波损耗测试(图2)

  使用是德频谱分析仪进行回波损耗测试是射频工程中一项重要的测试技术,它能够有效地评估信号传输过程中的阻抗匹配程度,并帮助工程师优化设计,提高信号质量,提升系统性能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
