普源MHO5106示波器测电压原理

发布日期:2024-09-19 17:13:31         浏览数:

  普源MHO5106示波器是一款功能强大的数字示波器,其应用广泛,涵盖了电子电路设计、维修、教学等多个领域。本文将深入探讨MHO5106示波器测电压的工作原理,帮助读者理解其测量机制,并掌握正确使用示波器进行电压测量的方法。

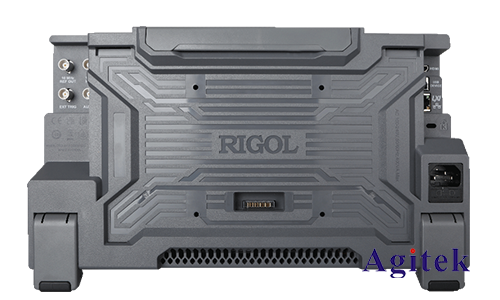

普源MHO5106示波器测电压原理(图1)

  一、示波器工作原理概述

  示波器是一种用于观察和测量随时间变化的电子信号的仪器。其核心工作原理是将输入信号转换成电压信号,并将其显示在屏幕上。MHO5106示波器采用数字信号处理技术,将模拟信号数字化后进行处理和显示。

  二、MHO5106示波器测电压原理

  MHO5106示波器测电压主要依赖于以下几个关键部件:

  探头:探头是示波器与被测电路连接的桥梁。它将被测电路的电压信号转换为示波器可识别的电压信号。探头通常采用高输入阻抗设计,以尽量减少对被测电路的影响。

  采样器:采样器负责将输入信号进行数字化,将模拟信号转换成数字信号。采样器的工作原理是通过高速A/D转换器将连续的模拟信号转换成离散的数字信号。

  存储器:存储器用于存储采样器获得的数字信号数据。

  显示器:显示器负责将存储器中的数字信号数据转换成可视化的波形,以便用户观察和分析。

  三、测电压过程及参数设置

  使用MHO5106示波器测量电压时,需要进行以下步骤:

  1.连接探头:选择合适的探头,将其连接到被测电路的测试点,并确保探头连接牢固。

  2.选择通道:确定使用哪个通道进行测量,并将探头连接到相应的通道输入端。

  3.设置量程:根据被测电压的大小选择合适的量程。量程过小会导致信号失真,量程过大则会降低测量精度。

  4.设置耦合方式:选择合适的耦合方式。通常情况下,对于直流信号,选择直流耦合;对于交流信号,选择交流耦合。

  5.设置时间刻度:选择合适的时间刻度,以确保波形显示完整且清晰。

  6.设置电压刻度:选择合适的电压刻度,以便清晰地显示波形细节。

  7.触发设置:根据需要进行触发设置,例如选择触发源、触发电平、触发边沿等。

  8.观察波形:观察显示器上的波形,并根据需要进行测量和分析。

  四、测量误差及影响因素

  示波器测电压存在一定的误差,主要影响因素包括:

  探头误差:探头本身存在一定的误差,这会影响测量的准确性。

  采样误差:采样器无法完全精确地将模拟信号转换为数字信号,这也会导致误差。

  量程误差:示波器的量程范围并非完全准确,也会带来一定的误差。

  噪声干扰:电路中的噪声干扰也会影响测量结果。

  五、注意事项

  确保探头与被测电路连接牢固,避免接触不良导致信号丢失。

  选择合适的量程、时间刻度和电压刻度,以获得**测量结果。

  注意安全操作,避免触碰高压电路,防止触电。

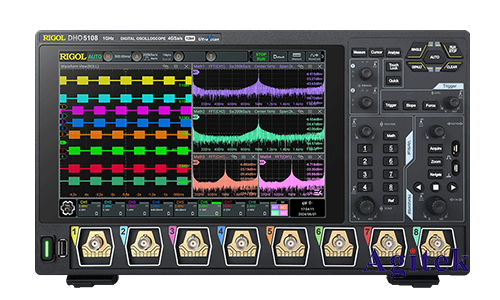

普源MHO5106示波器测电压原理(图2)

  普源MHO5106示波器测电压原理基于模拟信号数字化、存储、处理和显示等技术。通过正确使用示波器进行电压测量,可以有效地观察和分析电子信号,为电路设计、维修、教学等工作提供重要参考,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
