是德任意波形发生器在电子电路实验中的应用

发布日期:2024-09-23 17:18:13         浏览数:

  在现代电子电路实验中,信号源的质量和灵活性至关重要,它直接影响着实验结果的准确性和可靠性。是德科技(Keysight Technologies)作为全球领先的电子测试仪器和解决方案提供商,其推出的任意波形发生器以其强大的功能、精准的性能和灵活的操作,成为了电子电路实验中不可或缺的工具。

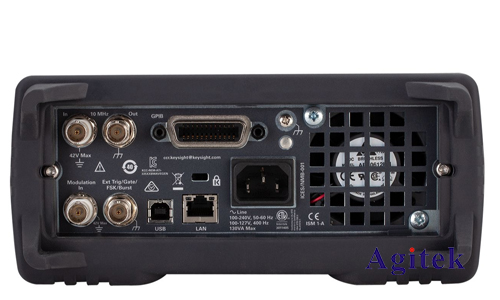

是德任意波形发生器在电子电路实验中的应用(图1)

  一、是德任意波形发生器的功能和优势

  是德任意波形发生器是一种能够产生各种形状、频率和幅度的信号的仪器。其主要功能包括:

  任意波形生成:可以产生各种形状的波形,例如正弦波、方波、三角波、脉冲波、噪声波等,满足不同实验的需求。

  频率可调:可以调节信号的频率,覆盖从直流到射频的宽频带范围,满足不同频段的信号测试需求。

  幅度可调:可以调节信号的幅度,以模拟不同的信号强度,满足不同实验条件的设定。

  相位可调:可以调节信号的相位,用于模拟不同的信号延迟或相位关系,满足不同实验条件的设定。

  信号合成:可以合成多种波形,模拟复杂的信号,满足复杂实验条件的设定。

  数字控制:可以通过软件控制信号参数,方便实验操作和数据分析。

  相比于传统的信号发生器,是德任意波形发生器具有以下优势:

  更高的精度:拥有更高的信号精度,能够提供更准确的实验数据。

  更宽的频率范围:覆盖更宽的频率范围,满足更广泛的实验需求。

  更强的灵活性和可定制性:可以产生更复杂的信号,满足更复杂的实验需求。

  更便捷的操作:提供用户友好的软件界面,方便用户进行操作。

  二、是德任意波形发生器在电子电路实验中的应用

  是德任意波形发生器在电子电路实验中有着广泛的应用,主要体现在以下方面:

  信号源:用于产生各种类型的信号,例如正弦波、方波、三角波、脉冲波等,作为被测电路的激励信号,模拟实际应用场景中的信号。

  信号测试:可以用来测试电路的频率响应、相位响应、幅频特性等参数,为电路设计和优化提供数据支持。

  信号分析:可以用来分析信号的特性,例如频率、幅度、相位等,帮助理解电路的工作原理。

  三、是德任意波形发生器的实际应用案例

  案例一:模拟信号的放大和滤波

  在模拟信号的放大和滤波实验中,可以使用是德任意波形发生器产生不同频率和幅度的正弦波,作为被测放大电路的输入信号。通过观察输出信号的变化,可以测试放大电路的增益和频率响应,以及滤波电路的通带和阻带特性。

  案例二:数字电路的时序测试

  在数字电路的时序测试中,可以使用是德任意波形发生器产生各种时序信号,例如脉冲序列、数字编码等,作为被测电路的输入信号。通过观察输出信号的变化,可以测试电路的时序特性,例如延迟时间、上升/下降时间等。

  案例三:通信系统实验

  在通信系统实验中,可以使用是德任意波形发生器产生各种通信信号,例如调制信号、编码信号等,模拟实际通信环境中的信号。通过观察接收信号的变化,可以测试通信系统的性能,例如信噪比、误码率等。

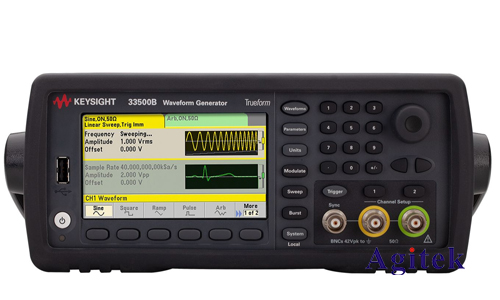

是德任意波形发生器在电子电路实验中的应用(图2)

  是德任意波形发生器是电子电路实验中不可或缺的工具,其强大的功能和优异的性能,使其在信号源、信号测试和信号分析等方面发挥着重要作用。通过灵活运用是德任意波形发生器,可以有效地提高电子电路实验的效率和精度,并为电子电路的设计、调试和分析提供重要的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
