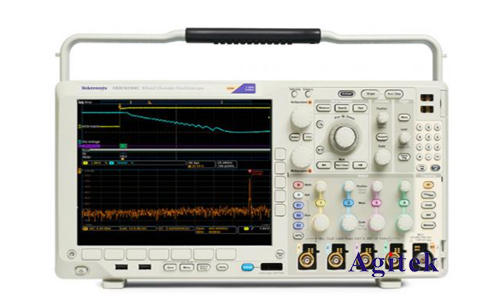

泰克示波器带宽和采样率的关系
在电子测量领域,泰克示波器作为重要的工具,帮助工程师和科学家们分析和理解各种电子信号。而带宽和采样率是泰克示波器最重要的两个参数,它们直接影响着信号采集的质量和精度。
1.带宽:信号频率的“限制”
带宽指的是示波器能够准确测量信号的最高频率范围。例如,一个带宽为1 GHz的示波器,能够准确地测量频率低于1 GHz的信号,但对于超过1 GHz的信号则会产生失真。
带宽的意义在于,它决定了示波器能够捕获的信号细节。对于高频信号,如高速数据传输信号、微波信号等,需要较高的带宽才能准确地测量其波形和特征。而对于低频信号,如音频信号、直流信号等,则可以使用较低的带宽。
2.采样率:信号离散化的“步长”
采样率指的是示波器每秒钟采集信号样本的次数,单位是样本/秒(S/s)或兆样本/秒(MS/s)。采样率决定了示波器对信号的“采样密度”,采样率越高,对信号的采样越密集,也就越能准确地反映信号的细节。
然而,采样率并非越高越好。根据奈奎斯特采样定理,为了准确地重建一个信号,采样率至少要达到信号最高频率的两倍。例如,要准确地重建一个100 MHz的信号,采样率至少需要达到200 MHz。
3.带宽与采样率的联系:**匹配的“平衡”
带宽和采样率密切相关,它们共同决定了信号采集的准确性。合适的带宽和采样率需要根据具体的应用需求来选择。
低频信号:对于低频信号,可以选择较低的带宽和采样率,这样可以节省存储空间和分析时间。
高频信号:对于高频信号,需要更高的带宽和采样率,才能准确地捕获信号细节。
4.如何选择合适的带宽和采样率?
确定信号频率范围:首先要了解信号的最高频率,然后选择带宽至少为信号最高频率两倍的示波器。
考虑信号细节:如果需要分析信号的细节,例如上升沿和下降沿的过渡过程,则需要选择更高的采样率。
参考示波器规格:不同型号的示波器拥有不同的带宽和采样率,建议参考示波器的规格参数进行选择。
泰克示波器带宽和采样率是影响信号采集准确性的关键参数。通过合理选择带宽和采样率,我们可以获得更准确的信号测量结果,从而提升测量精度和分析效率。理解奈奎斯特采样定理,选择**匹配的带宽和采样率,对于各种电子测量应用都至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
