普源DHO5108示波器调波形

发布日期:2024-09-24 16:39:49         浏览数:

  普源DHO5108示波器是一款功能强大且操作简便的数字示波器,广泛应用于电子工程、科研、教学等领域。掌握示波器波形调节技巧,是进行信号测量和分析的基础,也是充分发挥其功能的关键。本文将从入门指南到实用技巧,逐步讲解如何使用普源DHO5108示波器进行波形调节。

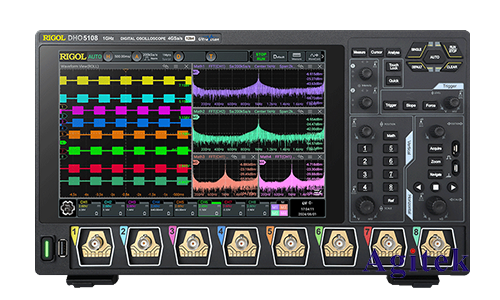

普源DHO5108示波器调波形(图1)

  一、入门指南

  1.连接信号源:使用探头将信号源连接到示波器通道。不同信号源可能需要使用不同类型的探头,例如电压探头、电流探头等。请确保探头与信号源的连接正确且牢固。

  2.选择通道:选择要显示的信号通道。DHO5108示波器一般具有多个通道,每个通道都可以独立进行设置。

  3.设置时间刻度:选择合适的横轴时间刻度,以观察完整的信号周期。

  4.设置电压刻度:选择合适的纵轴电压刻度,以确保信号波形能够完全显示在屏幕上。

  5.触发设置:选择合适的触发方式和触发电平,以便捕获所需的信号。

  6.波形显示:调整参数,使波形清晰可见,并满足测量分析需要。

  二、实用技巧

  1.波形放大:使用“水平”和“垂直”旋钮放大或缩小波形,以便观察细节。

  2.波形移动:使用“位置”旋钮移动波形,使其居中显示。

  3.波形测量:利用示波器的测量功能,测量信号的频率、幅度、周期、占空比等参数。

  4.波形保存:将示波器显示的波形保存到存储器中,方便日后查看和分析。

  5.自动设置:使用“自动设置”功能,自动调整示波器参数,快速找到**显示效果。

  6.波形叠加:使用“叠加”功能,同时显示两个或多个信号波形,以便进行比较分析。

  7.数学运算:利用示波器的数学运算功能,对信号进行加减乘除、积分、微分等运算,扩展信号分析能力。

  三、常见问题解答

  1.如何选择合适的探头?

  根据信号类型选择合适的探头。例如,测量电压信号使用电压探头,测量电流信号使用电流探头。

  2.如何判断触发电平是否合适?

  合适的触发电平应能稳定地捕获所需的信号,避免信号丢失或重复触发。

  3.如何提高波形测量精度?

  选择合适的探头、时间刻度和电压刻度,并使用示波器的测量功能进行精确测量。

  4.如何处理波形失真?

  检查信号源连接、探头类型和设置,并尝试调整示波器参数,例如带宽、耦合方式等。

  5.如何保存波形?

  使用示波器的保存功能,将波形保存到存储器中,或使用示波器的软件将波形保存到计算机。

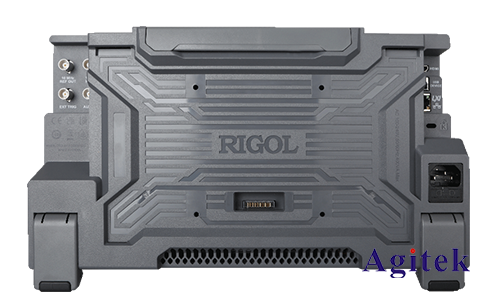

普源DHO5108示波器调波形(图2)

  掌握普源DHO5108示波器波形调节技巧,将有助于用户提高信号测量和分析效率,为科研工作、教学实践以及电子工程应用提供更强大的工具,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
