是德任意波形发生器的脉冲宽度调节

发布日期:2024-09-25 16:58:59         浏览数:

  Keysight任意波形发生器作为一种强大的测试仪器,在电子设计、测试和研究领域发挥着不可或缺的作用。其能够产生各种复杂波形,包括正弦波、方波、三角波、锯齿波等,并提供丰富的调节功能,例如频率、幅度、相位以及脉冲宽度等。其中,脉冲宽度调节(Pulse Width Modulation,PWM)是一个非常重要的功能,它在电子设计中有着广泛的应用,例如电机控制、电源转换、信号调制等。

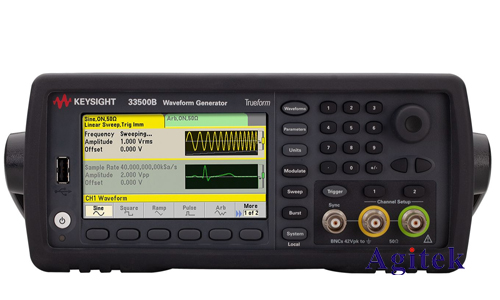

是德任意波形发生器的脉冲宽度调节(图1)

  一、脉冲宽度调制(PWM)原理

  PWM是一种通过改变脉冲宽度来改变信号平均值的调制技术。在一个周期内,脉冲宽度代表了信号处于高电平的时间比例,而低电平的时间比例则由周期减去脉冲宽度得到。通过改变脉冲宽度,可以改变信号的平均值,从而实现对负载的控制。

  例如,在一个周期内,脉冲宽度为周期的一半,则信号的平均值为其峰值的50%。如果脉冲宽度增加到周期的三分之二,则信号的平均值为其峰值的66.7%。

  二、Keysight任意波形发生器中的脉冲宽度调节

  Keysight任意波形发生器提供了多种方法实现脉冲宽度调节,具体方法取决于型号和功能。常见的调节方法包括:

  直接调节脉冲宽度:许多Keysight任意波形发生器提供专门的控制界面,用于直接输入和调节脉冲宽度。用户可以直接设定脉冲宽度,并通过波形显示器查看调节结果。

  使用脉冲宽度调制模式:一些Keysight任意波形发生器提供PWM模式,用户可以选择特定的PWM频率和占空比,仪器会自动生成相应的脉冲波形。

  编程控制:Keysight任意波形发生器支持多种编程接口,例如SCPI命令、IVI-COM驱动等,用户可以通过编程代码来控制脉冲宽度。

  三、Keysight任意波形发生器脉冲宽度调节的应用

  Keysight任意波形发生器的脉冲宽度调节功能在许多领域都有着重要的应用:

  电机控制:利用PWM控制电机转速,通过改变脉冲宽度来调节电机施加的电压,从而控制电机转速。

  电源转换:PWM广泛应用于电源转换器中,通过改变脉冲宽度来控制输出电压和电流,实现电源转换功能。

  信号调制:PWM可以用于信号调制,例如将数字信号转换为模拟信号,或者将音频信号进行数字化。

  数字电路测试:利用PWM生成不同占空比的脉冲信号,用于测试数字电路的响应特性。

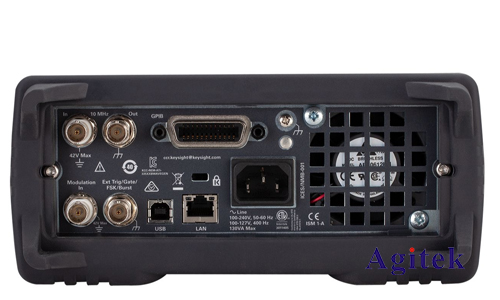

是德任意波形发生器的脉冲宽度调节(图2)

  Keysight任意波形发生器强大的脉冲宽度调节功能为电子设计、测试和研究提供了多种可能性。通过灵活的调节方法和丰富的应用场景,Keysight任意波形发生器能够帮助用户进行更加高效、准确的电子测试和研究,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
