泰克MSO56B示波器如何测电压

发布日期:2024-09-26 16:31:03         浏览数:

  泰克MSO56B示波器是一种高性能的混合信号示波器,适用于各种电子产品的设计、测试和分析。在本文中,我们将详细介绍如何使用泰克MSO56B示波器来测量电压,并提供相关的操作步骤和注意事项。

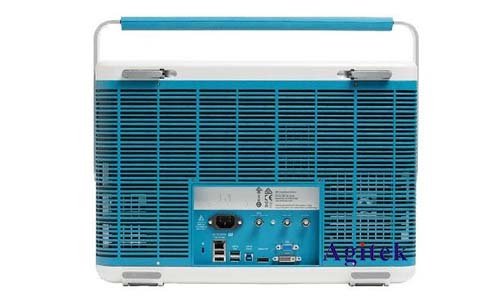

泰克MSO56B示波器如何测电压(图1)

  1.泰克MSO56B示波器的基本特性和功能

  泰克MSO56B示波器是一种高性能的混合信号示波器,能够同时捕获和分析数字和模拟信号。它具有16个数字通道和4个模拟通道,采样率高达8 GS/s,允许用户同时观察和分析多个信号。MSO56B示波器还配备了高品质的触发系统和波形编辑功能,能够提供准确的测量结果。

  2.准备电压测量

  在开始电压测量之前,需要确保示波器和被测电路是安全的。用户应检查示波器的电源和接地状况,并确保被测电路符合安全标准。在此基础上,用户可以选择适当的探头和测量设置来开始电压测量。

  3.单通道测量

  单通道测量是最基本的测量配置,用户只需要将探头连接到示波器的一个通道上,并选择适当的测量设置即可开始测量。在单通道测量中,用户可以使用示波器的自动设置功能来快速设定测量参数,或者手动设置测量参数以实现更精确的测量结果。

  4.多通道测量

  多通道测量允许用户同时测量多个电压信号,这在电子系统的设计和测试中非常有用。用户可以选择多个通道,并使用示波器的多通道测量功能来同时捕获和分析多个信号。在多通道测量中,用户可以使用示波器的触发功能来选择触发信号,并使用示波器的波形编辑功能来分析测量结果。

  5.触发测量

  触发测量是用于测量特定事件的发生时间和时间间隔的重要功能。用户可以选择触发信号,并使用示波器的触发功能来捕获和分析触发事件。在触发测量中,用户可以使用示波器的波形编辑功能来分析测量结果,并使用示波器的测量功能来量化信号的参数。

  6.电压测量注意事项

  在进行电压测量时,用户需要注意以下几点:

  确保示波器和被测电路是安全的。

  选择适当的探头和测量设置。

  使用示波器的自动设置功能或手动设置测量参数。

  注意触发信号的选择和触发功能的使用。

  使用示波器的波形编辑功能来分析测量结果。

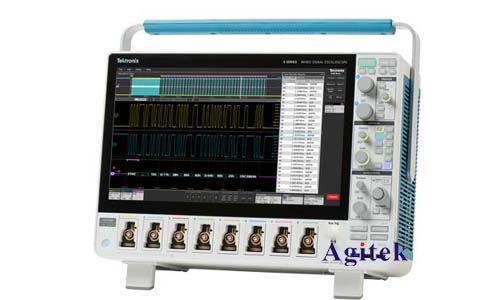

泰克MSO56B示波器如何测电压(图2)

  泰克MSO56B示波器是一种高性能的混合信号示波器,适用于各种电子产品的设计、测试和分析。在本文中,我们详细介绍了如何使用泰克MSO56B示波器来测量电压,并提供了相关的操作步骤和注意事项,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
