安捷伦示波器设置外部10M输入

发布日期:2024-09-26 16:37:19         浏览数:

  在许多高精度测量应用中,利用外部10MHz时基信号对安捷伦示波器进行同步和触发至关重要。相比于内部时基,外部时基可以提供更高的精度、更低的抖动以及更稳定的时间基准,从而提升测量结果的可靠性。然而,不同型号的安捷伦示波器在外部时基输入设置方面存在差异,下文将详细介绍如何正确配置外部10MHz时基输入,并解决一些常见问题。

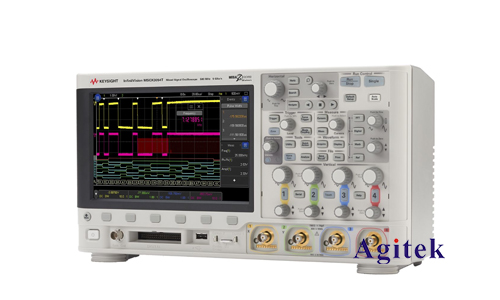

安捷伦示波器设置外部10M输入(图1)

  一、外部10MHz时基输入接口及连接

  安捷伦示波器通常配备一个专用的外部时基输入接口,通常标记为“EXT CLK”或类似的标识。该接口通常为BNC接口,需要使用同轴电缆连接外部10MHz时基信号源。连接时需要注意以下几点:

  信号质量:外部10MHz信号源应具有良好的信号质量,包括低抖动、低噪声和足够的幅度。信号质量直接影响测量精度。

  阻抗匹配:为确保**信号传输,应使用具有50Ω阻抗的同轴电缆和连接器。

  接地:良好的接地连接对于减少噪声干扰至关重要。确保示波器和信号源都具有良好的接地连接。

  二、不同安捷伦示波器型号的设置步骤

  由于安捷伦示波器型号众多,其菜单结构和操作方式略有差异。以下步骤仅供参考,具体操作请参考您所使用示波器的用户手册。

  3.1基于菜单的操作(以InfiniiVision系列为例)

  1.进入设置菜单:通常通过按键组合或触摸屏操作进入示波器的设置菜单。

  2.选择时基设置:找到与“时基”、“触发”或“Clock”相关的菜单选项。

  3.选择外部时基:选择“External Clock”或类似选项,指示示波器使用外部时基信号。

  4.设置时基频率:某些型号允许用户手动设置外部时基频率,以确保与外部信号源的精确匹配。

  5.触发源设置:通常需要将触发源设置为“External”或与外部时基同步的通道。

  6.确认设置:保存并确认设置,完成外部时基配置。

  3.2前面板操作(部分老款型号)

  一些老款安捷伦示波器可能需要通过前面板上的开关或旋钮进行外部时基设置。具体操作请参考对应型号的用户手册。

  三、常见问题及排查

  无外部时基信号:检查连接线是否连接正确,信号源是否正常工作,信号幅度是否足够。

  时基不稳定:检查外部信号源的质量,确保其抖动和噪声足够低。也可能需要调整示波器的触发设置。

  测量结果不准确:检查外部时基信号的频率和相位,确保其与测量要求相符。也需要考虑信号传输过程中的衰减和失真。

  四、高级应用

  相位测量:使用外部时基可以进行精确的相位测量,尤其是在多通道测量中。

  多台示波器同步:通过使用同一个外部时基信号源,可以同步多台安捷伦示波器,进行更复杂的测量和分析。

  高速信号采集:在高速信号采集应用中,外部时基可以提供更稳定的采样时钟,提升采样精度。

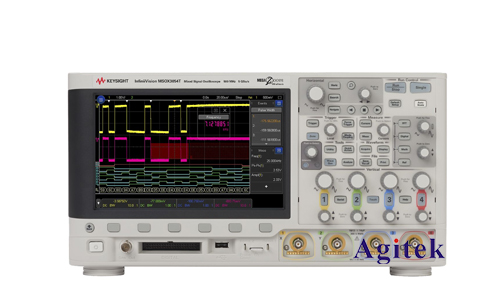

安捷伦示波器设置外部10M输入(图2)

  正确设置安捷伦示波器的外部10MHz时基输入对于许多高精度测量应用至关重要。本文详细介绍了设置步骤、常见问题及排查方法,以及一些高级应用技巧,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
