是德任意波形发生器的信号采样精度

发布日期:2024-09-29 16:55:14         浏览数:

  任意波形发生器作为电子测试测量领域的关键设备,广泛应用于各种电子系统的研发、测试和生产。其核心性能指标之一便是信号采样精度,它直接影响到输出波形的保真度、测量结果的准确性以及系统的整体性能。是德科技作为全球领先的测试测量仪器厂商,其任意波形发生器产品线涵盖了各种应用场景,其采样精度也一直处于行业领先水平。下面将深入探讨是德任意波形发生器的信号采样精度,分析其影响因素,并结合实际应用案例进行阐述。

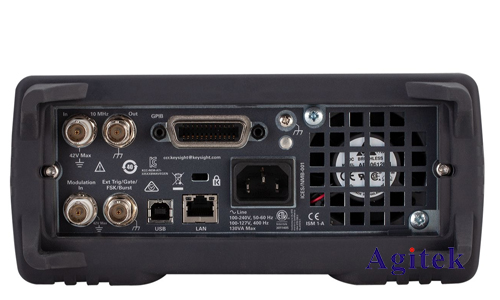

是德任意波形发生器的信号采样精度(图1)

  一、信号采样精度的关键指标

  衡量是德任意波形发生器信号采样精度的关键指标主要包括:

  采样率(Sample Rate):单位时间内进行采样的次数,通常以Sa/s(Samples per second)或者GS/s(Giga Samples per second)表示。采样率越高,可以生成的波形越复杂,频率越高。

  垂直分辨率(Vertical Resolution):表示波形幅度可以分辨的最小单位,通常以位数(bits)表示。例如,12位垂直分辨率意味着可以将波形幅度分成2<sup>12</sup>个等级。垂直分辨率越高,波形的精度越高,动态范围也越大。

  有效位数(Effective Number of Bits,ENOB):考虑了量化噪声等因素后,实际能够有效利用的位数。ENOB比垂直分辨率更能真实反映波形的精度。

  信噪比(Signal-to-Noise Ratio,SNR):信号功率与噪声功率的比值,通常以dB表示。SNR越高,表明信号的纯净度越高,噪声干扰越小。

  总谐波失真(Total Harmonic Distortion,THD):表示输出波形中谐波成分的总量,通常以百分比表示。THD越低,说明波形的纯正程度越高。

  二、不同型号是德任意波形发生器的采样精度比较

  是德科技的任意波形发生器产品线丰富,不同型号的采样精度参数有所不同。例如:

  M8190A:这款高性能任意波形发生器具有极高的采样率和垂直分辨率,适合于高精度、高带宽的应用。其具体参数需要根据配置而定,一般具有很高的ENOB。

  M8196A:这款紧凑型任意波形发生器在保持较高精度的同时,兼顾了体积和成本的优势。其采样率和垂直分辨率相对M8190A略低,但仍能满足大多数应用需求。

  N5100A:作为一款老型号,N5100A的采样精度相对较低,但其依然在一些特定应用中发挥作用,例如教学和一些低速率的测试。

  具体的参数信息需要参考是德科技官方提供的产品规格书。不同型号的具体参数差异很大,选择时需要根据实际应用需求进行选择。

  三、影响信号采样精度的因素

  除了硬件本身的指标外,一些其他因素也会影响到是德任意波形发生器信号的采样精度:

  波形类型:复杂的波形需要更高的采样率和分辨率才能准确再现。

  输出幅度:较高的输出幅度可能会导致非线性失真,从而降低精度。

  温度:温度变化可能会影响器件的性能,从而影响采样精度。

  老化:长期使用可能会导致器件性能下降,影响采样精度。

  四、是德任意波形发生器的应用案例

  是德任意波形发生器以其高精度的信号采样能力,广泛应用于以下领域:

  雷达系统测试:用于生成高精度、高保真度的雷达信号,进行系统性能测试和评估。

  5G/6G通信系统测试:用于生成各种复杂的通信信号,进行基站、终端等设备的测试。

  航空航天电子设备测试:用于生成复杂的模拟信号,对航空航天电子设备进行测试和验证。

  汽车电子测试:用于生成各种汽车电子控制单元的测试信号,进行功能测试和可靠性测试。

  科研教育:用于进行信号处理、电子电路设计等方面的科研和教学。

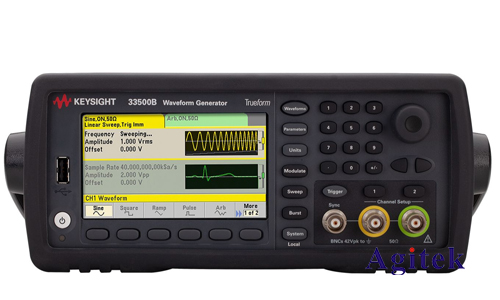

是德任意波形发生器的信号采样精度(图2)

  是德任意波形发生器的信号采样精度是其核心竞争力之一。选择合适的型号并了解影响精度的因素,对于保证测试结果的准确性和可靠性至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
