示波器安全测市电

发布日期:2024-09-30 13:53:30         浏览数:

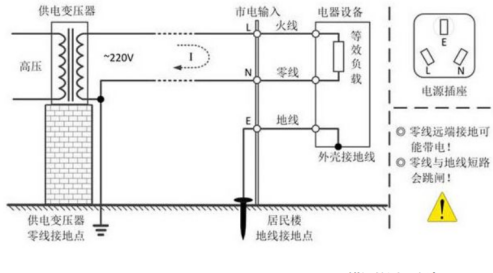

  示波器地线与市电的零线、火线还有大地之间的关系

  火线(L):也称相线,由发电站或变电站提供,电压220V,人体接触会有危险;

  零线(N):为火线提供回路,在发电站或变电站端接地;由于是远端接地,因此在居民楼用户端电位不一定为零,可能带弱电,但相对安全;

  地线(E):零电势参考点,在居民楼用户端接大地,零电压,绝对安全。

示波器安全测市电(图1)

  错误的测量方法

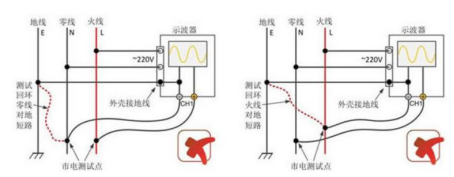

  如下图,普通的示波器与市电没有隔离,外壳金属端与探头的负端(地)均与地线相连,当用示波器直接对零线火线测量时,就会间接地把零线或火线对地线短路(等效于图中红色虚线)。

示波器安全测市电(图2)

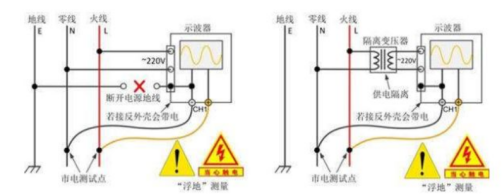

  除了如上错误的测试方法,我们可能会想到将示波器的电源地线人为断开或者使用隔离变压器的方法对示波器供电,达到断开测试环路的目的,但这种方法属于“浮地”测试,同样不予推荐。

示波器安全测市电(图3)

  推荐测试方案

  A-B伪差分测量

  采用普通无源探头应用“A-B”法对市电进行测量时,应将两通道探头的负端(地)均接至电源地线,一个通道的探头探针(正端)接零线,另一个通道的探头探针(正端)接火线,则两通道的测量差值即为市电波形。

示波器安全测市电(图4)

  高压差分探头测量

  应用高压差分探头测量市电,火线和零线测试点正反接都没关系,探头内部通过高阻的方式将测量端的地和示波器的地隔离开来,不会造成短路问题,这是**的推荐方式,安全方便。

示波器安全测市电(图5)
