泰克示波器怎样设置采样率

发布日期:2024-10-14 16:20:45         浏览数:

  泰克示波器作为高精度测量仪器,其采样率是决定其性能的关键参数之一。正确的采样率设置对于准确捕捉信号细节,完成各种测量任务至关重要。下面将详细阐述泰克示波器采样率的设置方法,并结合实际应用场景,深入探讨其影响因素及优化策略。

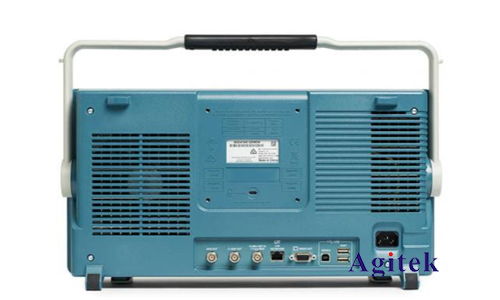

泰克示波器怎样设置采样率(图1)

  采样率的基本概念与意义

  采样率,即每秒钟采集信号样本的次数,单位为样本每秒(Sa/s)或吉萨样本每秒(GS/s)。它直接决定了示波器能够捕捉到的信号频率上限,以及信号波形的精度。根据奈奎斯特-香农采样定理,为了准确重建一个信号,采样率至少需要是信号最高频率的两倍。例如,要准确观测一个100MHz的信号,示波器的采样率至少需要200MS/s。然而,实际应用中,为了获得更好的信号保真度和减少混叠效应,通常建议采样率远高于信号最高频率的数倍。

  采样率越高,意味着在单位时间内采集的样本越多,波形细节越丰富,对高频信号的捕捉能力越强。但这同时也意味着更高的硬件成本和更高的数据处理负荷。因此,选择合适的采样率需要根据具体的测量需求进行权衡。

  泰克示波器采样率设置方法

  泰克示波器的采样率设置方法因型号而异,但基本原理一致。通常可以通过以下几种途径进行设置:

  1.面板按键:大多数泰克示波器都配备了专门的按键或旋钮用于设置采样率。用户可以通过直接操作面板上的按钮,选择预设的采样率选项,例如1GS/s、5GS/s、10GS/s等。具体操作步骤需参考对应的用户手册。

  2.菜单设置:更高级的泰克示波器通常提供丰富的菜单选项,允许用户更精细地控制采样率。用户可以通过触摸屏或按键操作进入设置菜单,找到“采样率”、“Acquisition”、“Horizontal”等相关选项,并根据需要进行调整。菜单设置方式允许用户选择更广泛的采样率范围,并进行更复杂的设置,例如设置不同的记录长度和平均模式。

  3.软件控制:泰克示波器通常支持通过软件进行远程控制。使用泰克提供的软件(例如Tektronix OpenChoice®Software)可以对示波器的各种参数,包括采样率进行设置和控制。这种方法更加灵活,方便用户在PC端进行远程操作和数据分析。

  采样率设置的影响因素及优化策略

  在设置采样率时,需要考虑以下几个关键因素:

  1.信号带宽:这是决定最低采样率要求的最重要因素。根据奈奎斯特定理选择合适的采样率,并预留一定的裕量,以确保信号的精确重建。

  2.记录长度:记录长度指示波器一次采集能够存储的样本数量。较长的记录长度能够捕捉到更长时间内的信号变化,但会占用更多的内存,并可能降低采样率。需要根据实际需要平衡记录长度和采样率。

  3.垂直分辨率:垂直分辨率影响信号的精度。更高的垂直分辨率需要更多的位数来表示每个样本,这也会间接影响实际的采样率,因为处理更高分辨率的数据需要更多的时间。

  4.触发模式:不同的触发模式对采样率的选择也有一定的影响。例如,在使用边沿触发时,需要选择足够的采样率来确保能够准确捕捉到触发事件。

  5.内存深度:示波器的内存深度限制了可以存储的采样点数,进而影响实际的采样率和记录长度。

  优化采样率的策略在于:在满足信号采集精度的前提下,选择尽可能低的采样率,以降低数据处理的负担,提高测量效率。这需要对信号特性有充分的了解,并根据实际情况进行合理的权衡。

  不同应用场景下的采样率选择

  在不同的应用场景中,对采样率的要求也大相径庭:

  数字信号分析:数字信号通常具有较高的频率成分,需要较高的采样率才能准确捕捉信号的跳变和细节。

  模拟信号测量:模拟信号的频率成分相对较低,对采样率的要求相对较低。

  高速电路测试:高速电路测试需要极高的采样率,才能捕捉到信号的快速变化。

  低频信号观测:低频信号可以使用较低的采样率。

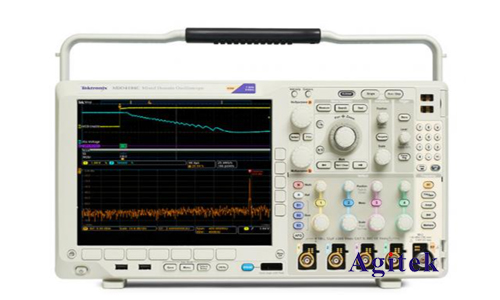

泰克示波器怎样设置采样率(图2)

  正确设置泰克示波器的采样率是进行精确测量的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
