泰克示波器怎么测试触发电频

发布日期:2024-10-16 17:04:18         浏览数:

  泰克示波器作为精密测量仪器,其触发功能在信号分析中至关重要。准确地测试触发电频,不仅需要熟练掌握示波器的操作,更需要理解其内部工作原理以及不同触发模式的特性。本文将深入探讨如何利用泰克示波器精确测试触发电频,并对相关原理进行详细阐述。

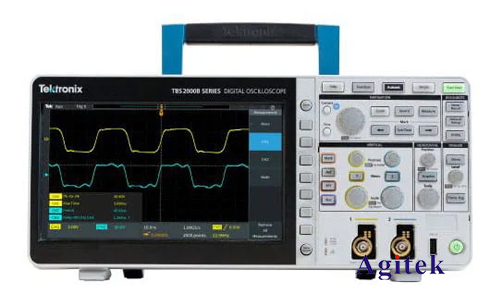

泰克示波器怎么测试触发电频(图1)

  首先,我们需要明确“触发电频”的含义。在示波器中,触发电频通常指触发信号的频率,即示波器用来稳定波形的周期性信号的频率。该频率与被测信号的频率可能相同,也可能不同,取决于测试目的和所选择的触发模式。正确的触发设置是获得稳定、清晰波形的前提,而触发电频的准确测定则直接影响测试结果的可靠性。

  泰克示波器提供多种触发模式,例如边沿触发、脉宽触发、电平触发、视频触发等等,每种模式的触发电频测量方法略有不同,但其核心思想都是利用示波器捕捉并分析触发信号的周期性变化。

  一、基于边沿触发的电频测量:

  边沿触发是最常用的触发模式,其触发点由信号波形的上升沿或下降沿决定。要精确测量触发电频,需要进行如下步骤:

  1.选择合适的触发源和耦合方式:将探头正确连接到触发信号源,并选择合适的耦合方式(DC、AC或HF REJ)。选择错误的耦合方式可能会引入噪声,影响测量精度。对于高频信号,应优先考虑50Ω的阻抗匹配,以减少信号反射和失真。

  2.设置合适的触发电平:触发电平的设置直接影响触发点的选择。需要根据触发信号的幅度,选择合适的电平,使其能够可靠地触发,避免漏触发或假触发。可以使用示波器的自动设置功能,或者手动调整至**状态。观察波形,确保触发点稳定且在合理的范围内。

  3.观察和测量周期:触发成功后,示波器将会显示稳定的波形。利用示波器的光标测量功能,测量波形的一个完整周期的水平时间间隔(即周期T)。通过计算频率f=1/T,即可得到触发电频。泰克示波器的高精度时间基准确保了测量的准确性。为了提高精度,可以多次测量并取平均值。

  4.考虑时间基准精度:示波器的时间基准精度直接影响频率测量的精度。在测量报告中,需要注明所使用示波器的时间基准精度,并考虑其对测量结果的影响。

  二、基于其他触发模式的电频测量:

  除了边沿触发,其他触发模式的电频测量方法也大同小异。例如,在脉宽触发模式下,触发条件取决于信号脉冲的宽度,测量时需要关注脉冲的宽度和重复频率,并根据实际情况选择合适的测量方法。在电平触发模式下,触发条件取决于信号电平是否达到设定阈值,测量时需要关注触发电平的稳定性。视频触发模式则针对视频信号,测量方法会更加复杂,需要结合视频信号的特性进行分析。

  三、提高测量精度的技巧:

  使用高精度探头:高精度探头能够减少信号衰减和失真,提高测量精度。

  减少噪声干扰:良好的接地和屏蔽措施能够有效减少噪声干扰,提高测量精度。

  选择合适的带宽:示波器的带宽应大于被测信号的频率,以避免信号失真。

  使用平均功能:对于噪声较大的信号,可以使用示波器的平均功能,提高测量精度。

  校准示波器:定期校准示波器,确保其测量精度。

泰克示波器怎么测试触发电频(图2)

  准确测量触发电频是利用泰克示波器进行信号分析的关键步骤。本文详细介绍了利用泰克示波器进行电频测量的各种方法,并分析了影响测量精度的因素,以及提高测量精度的技巧。熟练掌握这些方法和技巧,能够有效提高测试效率和准确性,为后续的信号分析提供可靠的数据支撑。然而,需要强调的是,实际操作中,需要根据具体的测试对象和需求,灵活选择合适的触发模式和测量方法,并结合自身的经验进行判断和调整,才能获得最准确的测试结果。同时,深入理解示波器的各项参数和功能,也是提高测试水平的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
