安捷伦示波器怎么查看信号的IQ两路

发布日期:2024-10-16 17:23:21         浏览数:

  安捷伦示波器作为一款高端的测试测量仪器,广泛应用于各种电子信号的分析与测量。在现代通信系统中,尤其是在处理调制信号如QAM、PSK等时,对信号的同相分量(I)和正交分量(Q)的观察与分析至关重要。本文将详细阐述如何在安捷伦示波器上查看和分析IQ两路信号,并探讨一些相关的设置和应用技巧。

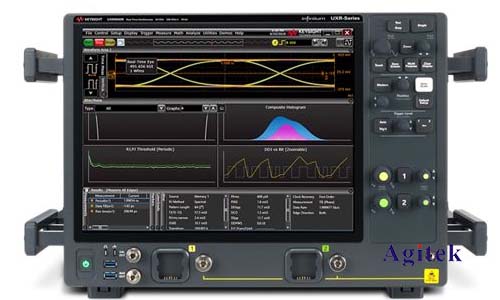

安捷伦示波器怎么查看信号的IQ两路(图1)

  首先,需要明确的是,并非所有安捷伦示波器型号都原生支持直接显示IQ两路信号。部分低端型号可能需要借助外部解调器或软件才能实现IQ解调。而高端型号,如安捷伦InfiniiVision系列的高性能示波器,通常内置了强大的信号处理能力,可以直接进行IQ解调并显示I、Q两路信号的波形。

  一、硬件条件与连接

  在开始之前,需要确保具备以下硬件条件:

  1.合适的安捷伦示波器型号:选择具备IQ解调功能的型号,并查阅其用户手册,了解其具体功能和操作流程。这通常需要具备高速采样率和足够的带宽,以准确捕捉并解析高速调制信号。

  2.正确的探头连接:使用合适的探头连接信号源。探头的带宽和阻抗匹配对于获得准确的测量结果至关重要。不正确的探头连接可能导致信号衰减、失真甚至损坏仪器。对于IQ信号的测量,通常需要两个探头,分别连接到I路和Q路信号。

  3.信号源:确保信号源能够输出清晰、稳定的I和Q两路信号。信号源的特性参数,如频率、幅度、调制方式等,需要与示波器的参数匹配。

  二、软件设置与操作流程

  在硬件连接完成后,需要进行相应的软件设置才能在示波器上查看IQ两路信号。具体操作步骤可能因示波器型号而异,但基本流程大致如下:

  1.选择合适的测量模式:大多数安捷伦示波器支持多种测量模式,例如数字实时信号采集模式、等效时间采样模式等。需要根据信号的特性选择合适的模式。对于高速信号,数字实时信号采集模式通常是首选。

  2.触发设置:正确的触发设置对于精确捕捉信号至关重要。需要根据信号的特点设置合适的触发源、触发电平以及触发模式,例如边沿触发、脉冲宽度触发等。合理的触发设置可以确保稳定的波形显示。

  3.通道设置:将两个探头分别连接到示波器的两个通道,并设置相应的通道参数,例如垂直比例、耦合方式(直流耦合或交流耦合)等。根据信号的幅度和频率调整垂直比例,以获得**的显示效果。

  4.IQ解调设置:这步是关键。在示波器的菜单中找到IQ解调功能,并进行相应的设置。这通常包括选择解调方式(例如,正交解调、差分解调)、载波频率、采样率等参数。正确的参数设置才能保证IQ解调的准确性。部分高端型号可能需要选择相应的预设模板或自定义解调参数。

  5.波形显示与分析:完成以上设置后,示波器将会显示I路和Q路信号的波形。用户可以观察波形的幅度、频率、相位等参数,并进行相应的分析。安捷伦示波器通常提供多种测量工具,例如自动测量、曲线拟合、频谱分析等,方便用户对信号进行更深入的分析。

  三、高级应用与技巧

  除了基本的波形观察,安捷伦示波器还提供了许多高级功能,可以对IQ信号进行更深入的分析:

  1.星座图显示:星座图是分析调制信号的重要工具,可以直观地显示信号的调制方式和质量。安捷伦示波器通常能够直接生成IQ信号的星座图,并提供各种参数的测量,例如误码率(BER)、眼图等。

  2.矢量信号分析:对于复杂的调制信号,矢量信号分析可以提供更全面的分析结果。安捷伦示波器通常集成了矢量信号分析功能,可以对信号的幅度、相位、频率等参数进行精确的测量和分析。

  3.自定义测量:用户可以根据自己的需求,自定义测量项目,例如计算信号的信噪比(SNR)、载波相位偏移等。

  4.数据导出与报告生成:安捷伦示波器通常支持将测量数据导出到计算机,并生成专业的测量报告。

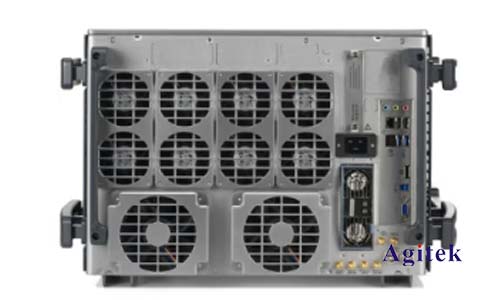

安捷伦示波器怎么查看信号的IQ两路(图2)

  安捷伦示波器提供了强大的工具来查看和分析IQ两路信号,其操作流程虽因型号而异,但基本原理一致。熟练掌握这些操作技巧,能够有效地分析各种调制信号,提升测试和调试效率。建议用户仔细阅读所用示波器型号的用户手册,并结合实际应用场景进行操作练习,才能更好地发挥安捷伦示波器的强大功能。记住,准确的硬件连接和细致的软件设置是获得准确测量结果的关键,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
