泰克示波器两个通道相减
泰克示波器作为业界领先的测试测量仪器,其强大的功能远不止简单的波形显示。其中,双通道相减功能是提升测试精度和效率的重要工具。它能够将两个通道的波形进行数学运算,从而提取出感兴趣的信号或消除干扰信号,广泛应用于各种电子电路的测试和分析中。本文将深入探讨泰克示波器双通道相减功能的各个方面,并提供实际应用案例。
双通道相减功能原理
泰克示波器的双通道相减功能基于简单的数学运算:将通道1的波形数据减去通道2的波形数据,得到一个新的波形,显示在屏幕上或存储为数据文件。这个过程并非简单的像素级减法,而是基于采样点的时间和幅度进行精确计算。泰克示波器内部的高精度ADC(模数转换器)和强大的数字信号处理能力确保了相减结果的准确性。值得注意的是,为了获得理想的相减结果,两个通道的波形需要具有良好的时间同步性,这可以通过示波器的触发功能来实现。如果两个通道的采样率不同,示波器会进行必要的插值或降采样操作,以确保数据的一致性。
不同泰克示波器型号的操作步骤
泰克示波器的不同型号在操作界面和菜单结构上略有差异,但双通道相减功能的基本操作流程大致相同。一般步骤如下:
1.连接信号:将待测信号分别连接到示波器的通道1和通道2。
2.触发设置:设置合适的触发条件,确保两个通道的波形能够同步采集。
3.数学运算:进入示波器的数学运算菜单,选择“通道1-通道2”或类似的选项。具体操作可能需要在屏幕菜单中选择“Math”,然后选择相应的运算方式。部分型号可能需要预先定义一个数学运算通道(例如,Math 1)。
4.波形显示:示波器将显示通道1和通道2相减后的结果波形。
5.参数测量:对相减后的波形进行参数测量,例如幅值、频率、周期等。
以下分别以泰克MSO5000系列和TBS2000系列为例,简述其操作流程差异:
MSO5000系列:通常采用触摸屏操作,界面直观,数学运算菜单清晰易寻。用户可以方便地选择不同的数学运算模式,并对结果进行详细的设置。

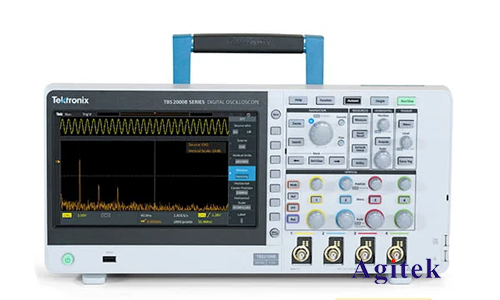

TBS2000系列:部分型号可能采用按键式操作,需要通过菜单导航进行操作。数学运算功能可能隐藏在更深的菜单层级中,需要仔细查找。
双通道相减功能的应用场景
泰克示波器的双通道相减功能在众多领域都有广泛应用,例如:
噪声消除:如果信号中混杂了噪声,可以将含有噪声的信号连接到通道1,将相同的噪声信号(或者一个干净的参考信号)连接到通道2,则相减后即可有效消除噪声,提取出纯净的信号。
共模信号消除:在差分信号测量中,双通道相减可以有效地消除共模噪声,提高测量精度。
波形比较:通过将两个相似的波形分别连接到两个通道,然后相减,可以直观地比较两个波形的差异,方便进行故障诊断。
失真分析:可以将原始信号与经过放大器或其他电路处理后的信号进行相减,从而分析电路的失真特性。
电路响应分析:可以将激励信号与电路输出信号进行相减,分析电路的频率响应或阶跃响应。
五、高级技巧与注意事项
精确的触发:准确的触发设置对于获得精确的相减结果至关重要。应根据实际情况选择合适的触发方式和触发电平。
阻抗匹配:为了避免信号反射和失真,应注意信号源和示波器输入阻抗的匹配。
带宽限制:示波器的带宽会影响相减结果的精度,选择带宽足够的示波器非常重要。
采样率:选择合适的采样率可以提高测量精度,但过高的采样率会增加数据处理的负担。
泰克示波器的双通道相减功能是一个功能强大的工具,能够极大地提高测试和测量效率,并改善测试结果的精度。通过熟练掌握其使用方法和技巧,可以有效地解决各种电子电路测试中的难题,并深入了解电路的特性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
