是德任意波形发生器的触发模式

发布日期:2024-10-23 16:28:59         浏览数:

  是德科技的任意波形发生器是现代电子测试测量领域中不可或缺的精密仪器。其强大的波形生成能力依赖于精确的触发机制来控制波形的产生和输出时间。理解和掌握AWG的触发模式对于进行精确的信号产生和测试至关重要。本文将深入探讨是德科技AWG的各种触发模式,并分析其在不同应用场景下的优势和局限性。

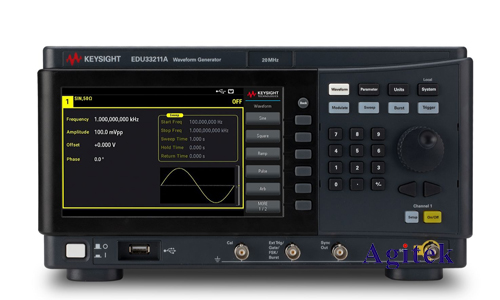

是德任意波形发生器的触发模式(图1)

  触发模式概述

  是德科技AWG通常提供多种触发模式,主要包括:

  内部触发(Internal Trigger):由AWG自身内部时钟或计数器控制波形输出。这是最简单的触发模式,适合产生周期性或重复的波形。用户可以通过设置波形周期或频率来控制波形的输出速率。

  外部触发(External Trigger):由外部触发信号控制波形输出。外部触发信号可以来自其他仪器,例如函数发生器、脉冲发生器或逻辑分析仪。这使得AWG可以与其他设备同步工作,实现复杂的信号产生和测试方案。外部触发信号的类型通常包括边沿触发和电平触发。

  边沿触发(Edge Trigger):外部触发信号的上升沿或下降沿触发AWG输出波形。用户可以选择触发边沿的极性(上升沿或下降沿)。

  电平触发(Level Trigger):当外部触发信号达到预设的电平阈值时触发AWG输出波形。该模式对于处理复杂的信号或需要精确控制触发时间的应用非常有用。

  软件触发(Software Trigger):通过AWG的控制软件或编程接口触发波形输出。这种模式适用于需要通过程序控制波形输出的自动化测试和测量应用。用户可以使用各种编程语言(例如MATLAB、LabVIEW等)来控制AWG的触发行为。

  触发源选择与设置

  AWG的触发源选择通常通过仪器面板或软件界面进行设置。用户需要根据具体的应用场景选择合适的触发源,并正确设置触发参数。例如,对于外部触发,需要选择合适的触发输入通道,设置触发电平、触发边沿和阻抗匹配等参数。

  不同触发模式的应用场景

  内部触发:适用于产生周期性信号,例如正弦波、方波等,以及进行简单的信号测试。

  外部触发:适用于需要与其他仪器同步工作的复杂测试,例如数字电路测试、高速信号采集和分析等。边沿触发常用于简单、快速的同步,而电平触发则更适用于需要精确控制触发时间的场景。

  软件触发:适用于自动化测试和测量,例如循环测试、数据采集和分析等。

  触发参数详解

  除了基本的触发模式选择,用户还需要设置各种触发参数,例如:

  触发电平(Trigger Level):对于电平触发和某些边沿触发模式,需要设置触发电平,即外部触发信号需要达到该电平才能触发AWG输出波形。

  触发延时(Trigger Delay):可以设置触发信号与AWG输出波形之间的延时,用于精细控制信号输出时间。

  触发耦合(Trigger Coupling):用于设置触发信号的耦合方式,例如AC耦合或DC耦合。

  触发阻抗(Trigger Impedance):设置触发输入端的阻抗,以确保信号的完整性。

  常见问题解答

  问:AWG触发失败可能是什么原因?

  答:可能原因包括:触发信号不符合要求(幅度、频率、类型)、触发参数设置错误、触发信号连接错误、AWG内部故障等。

  问:如何选择合适的触发模式?

  答:需要根据具体的应用场景选择合适的触发模式。如果需要与其他仪器同步,则选择外部触发;如果需要程序控制波形输出,则选择软件触发;如果只需要产生周期性信号,则选择内部触发。

  问:如何提高触发精度?

  答:选择合适的触发电平、调整触发延时、确保触发信号的质量和稳定性等。

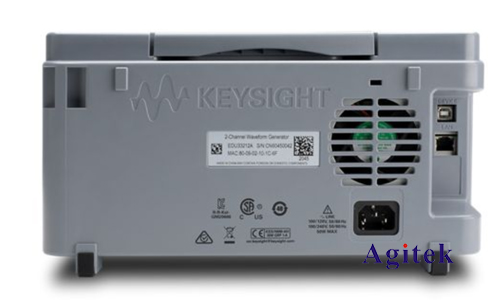

是德任意波形发生器的触发模式(图2)

  是德科技AWG的触发模式功能丰富,灵活且强大。通过合理地选择和设置触发模式及参数,用户可以精确控制波形输出,实现各种复杂的测试和测量任务。深入理解AWG的触发机制对于充分发挥其性能至关重要,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
