是德频谱分析仪的三阶截获性能

发布日期:2024-10-23 16:32:50         浏览数:

  是德科技频谱分析仪作为射频和微波测量领域的佼佼者,广泛应用于各种无线通信、雷达、航空航天等领域。其准确性和可靠性对于确保系统性能至关重要。然而,在高功率或复杂信号环境下,非线性效应,特别是三阶交调(Third-Order Intermodulation Distortion,IMD3),会严重影响测量结果的准确性。理解和掌握是德科技频谱分析仪的三阶交调特性,对于准确进行射频测量至关重要。

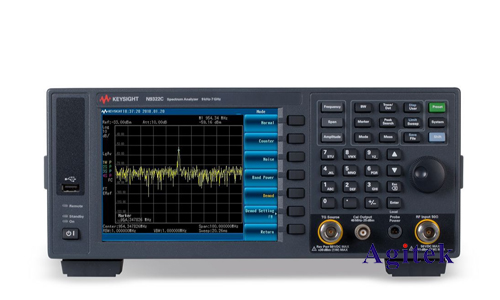

是德频谱分析仪的三阶截获性能(图1)

  一、三阶交调(IMD3)的产生机制:

  三阶交调是由于非线性器件或系统的非线性特性引起的。当两个或多个信号同时作用于非线性器件时,除了原始信号外,还会产生一系列新的频率成分,其中三阶交调产物是频率为2f1-f2和2f2-f1的信号(f1和f2为两个输入信号的频率)。这些交调产物可能与目标信号重叠,从而导致测量误差,严重时甚至掩盖目标信号。

  在频谱分析仪中,IMD3主要源于其接收链路中的非线性元件,例如混频器、放大器等。这些元件的非线性特性会导致输入信号产生交调产物,最终影响测量结果。

  二、影响是德科技频谱分析仪IMD3性能的因素:

  输入信号的功率:输入信号功率越高,非线性效应越显著,产生的IMD3也越强。

  输入信号的频率:不同频率的信号可能引起不同的IMD3水平。

  仪器本身的特性:频谱分析仪的混频器、放大器等元件的非线性特性直接影响其IMD3性能。不同的型号和配置,其IMD3性能也存在差异。

  环境温度和老化:温度变化和长期使用可能会影响仪器元件的性能,从而影响IMD3性能。

  三、是德科技频谱分析仪IMD3的测量方法:

  测量IMD3通常采用双音测试法。该方法使用两个频率接近的单音信号作为输入,然后测量产生的三阶交调产物的功率。IMD3通常以dBc表示,即相对于输入信号的功率比。是德科技的频谱分析仪通常内置IMD3测量功能,用户只需设置合适的参数即可完成测量。具体操作步骤可参考相应的仪器使用手册。例如,N9030A PXA系列频谱分析仪就提供了丰富的测试功能,方便用户进行精确的IMD3测量。

  四、如何优化是德科技频谱分析仪的IMD3性能:

  选择合适的仪器型号:不同型号的频谱分析仪具有不同的IMD3性能指标,选择具有更低IMD3指标的型号可以减少测量误差。

  控制输入信号功率:降低输入信号功率可以有效降低IMD3。

  优化仪器设置:合理设置仪器的增益、带宽等参数可以优化IMD3性能。

  定期校准:定期校准频谱分析仪可以确保其性能稳定,减少IMD3的影响。

  使用预失真技术:对于一些高功率应用,可以使用预失真技术来补偿非线性效应,从而降低IMD3。

  五、实际应用中的注意事项:

  在实际应用中,需要根据具体的应用场景选择合适的测量方法和参数。例如,在测试高功率放大器时,需要特别注意避免输入信号过大而导致仪器损坏或测量结果失真。此外,需要考虑环境因素的影响,例如温度和电磁干扰,以确保测量的准确性和可靠性。

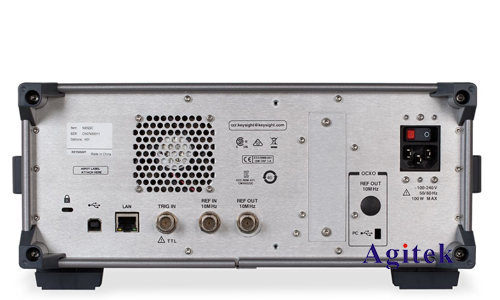

是德频谱分析仪的三阶截获性能(图2)

  是德科技频谱分析仪的三阶交调性能是其关键指标之一。本文详细阐述了IMD3的产生机制、影响因素、测量方法以及优化策略,旨在帮助用户更好地理解和应用是德科技频谱分析仪进行精准的射频测量。通过合理的设置和操作,可以有效降低IMD3的影响,提高测量结果的准确性和可靠性,从而确保系统设计的成功和应用的可靠性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
