是德DSOX4022A示波器测量的适用条件

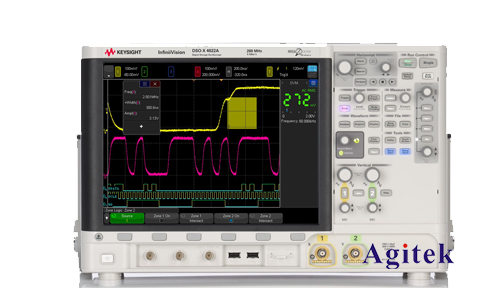

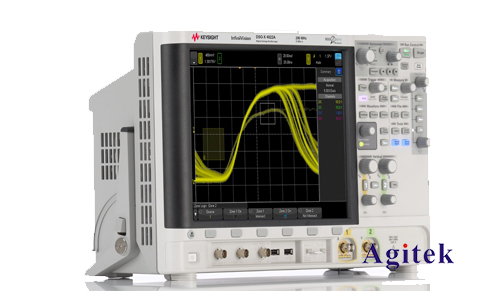

是德科技(Keysight)DSOX4022A是一款2通道、200MHz带宽的数字存储示波器,广泛应用于电子工程、科研教育等领域。其精确的测量能力依赖于正确的使用方法和合适的测量条件。本文将详细阐述DSOX4022A示波器测量的适用条件。
一、信号特性与测量适用性
DSOX4022A的测量能力并非对所有信号都适用。其性能指标,例如带宽、采样率、垂直分辨率等,都会影响测量结果的准确性。
1.带宽限制:DSOX4022A的200MHz带宽意味着其能够准确测量频率低于200MHz的信号。对于高于200MHz的信号,测量结果会失真,甚至无法正确捕捉信号波形。因此,在选择使用DSOX4022A进行测量时,必须确认信号的最高频率在可测量范围内。如果信号包含高于200MHz的高频成分,则需要考虑使用更高带宽的示波器。此外,需要注意的是,即使信号的最高频率在200MHz以内,如果信号的上升沿/下降沿时间非常短,也会因为带宽限制而导致波形失真,从而影响测量精度。
2.采样率限制:DSOX4022A的采样率决定了其能够捕捉信号细节的能力。采样率不足会导致信号欠采样,出现混叠现象,从而导致测量结果不准确。对于高速变化的信号,需要选择更高的采样率设置,以获得更精确的波形。用户应根据被测信号的特性,合理调整采样率,避免混叠现象的出现。
3.信号幅度:DSOX4022A具有特定的垂直范围,超出此范围的信号将无法被正确测量。在测量之前,应根据被测信号的幅度调整垂直刻度,确保信号波形完整地显示在屏幕上,避免信号削波。如果信号幅度过大,应使用衰减器降低信号幅度,避免损坏示波器。
4.信号类型:DSOX4022A可以测量多种类型的信号,例如正弦波、方波、三角波等。但是,对于一些复杂的信号,例如高频噪声干扰严重的信号或者具有复杂调制方式的信号,可能需要更高级的示波器或配套的分析软件进行处理。
二、探头选择与连接
探头的选择和连接对于测量结果的准确性至关重要。
1.探头带宽:探头的带宽必须高于或至少等于示波器的带宽。使用带宽较低的探头会限制示波器的性能,导致信号失真。
2.探头阻抗匹配:探头与示波器的阻抗应该匹配,以避免信号反射和衰减。通常情况下,示波器输入阻抗为1MΩ,探头也应选择相同阻抗的。
3.探头连接:正确的探头连接是保证测量准确性的前提。确保探头连接牢固,避免接触不良造成信号衰减或干扰。
三、环境因素的影响
环境因素也会影响DSOX4022A的测量结果。
1.温度:温度变化会影响示波器的电路性能,从而影响测量精度。应尽量在稳定的温度环境下进行测量。
2.电磁干扰:电磁干扰会引入噪声,影响测量结果的准确性。应尽量减少电磁干扰源,例如高频设备、强电磁场等。必要时可以使用屏蔽措施,例如屏蔽线缆、屏蔽箱等。
3.接地:良好的接地可以减少噪声和干扰,提高测量精度。应确保示波器和被测设备都具有良好的接地。
四、测量设置与参数选择
合适的测量设置和参数选择是获得准确测量结果的关键。
1.时间刻度:根据被测信号的频率和周期选择合适的时间刻度,确保能够完整地显示信号波形。
2.垂直刻度:根据被测信号的幅度选择合适的垂直刻度,确保信号波形不会被削波或淹没在噪声中。
3.触发设置:正确的触发设置是确保稳定捕捉信号波形的前提。应根据被测信号的特点选择合适的触发类型、电平、边沿等参数。
DSOX4022A示波器是一款功能强大的测量仪器,但其测量能力并非无限的。为了获得准确可靠的测量结果,用户必须充分了解其适用条件,并根据被测信号的特性和环境因素选择合适的探头、设置参数,并采取必要的措施减少干扰。只有这样,才能充分发挥DSOX4022A的性能,并获得高质量的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
