普源DS1102Z-E示波器探头的种类与选择

发布日期:2024-10-29 16:32:50         浏览数:

  普源DS1102Z-E是一款经济实惠且性能可靠的数字示波器,广泛应用于教学、科研和工业领域。然而,要充分发挥DS1102Z-E的性能,选择合适的探头至关重要。探头作为示波器与被测电路之间的桥梁,其性能直接影响测量精度和可靠性。本文将详细介绍普源DS1102Z-E示波器兼容的各种探头类型。

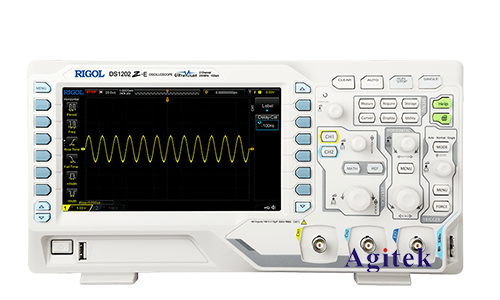

普源DS1102Z-E示波器探头的种类与选择(图1)

  普源DS1102Z-E兼容的探头类型

  普源DS1102Z-E示波器通常兼容多种类型的探头,主要包括:

  1.被动探头(Passive Probes):这是最常见的探头类型,结构简单,成本低廉。其工作原理是通过电阻分压网络将被测信号衰减后传输到示波器。常见的衰减比为1:1、1:10、1:100。

  优点:价格低廉,易于使用,结构简单,抗干扰能力相对较好。

  缺点:带宽有限,输入阻抗相对较低,可能会对被测电路造成负载效应,影响测量精度,尤其是在高频测量中。

  2.主动探头(Active Probes):主动探头内部包含放大电路,能够放大被测信号,从而提高带宽和输入阻抗。与被动探头相比,主动探头具有更高的精度和更宽的带宽,适用于高频信号的测量。

  优点:高带宽,高输入阻抗,对被测电路的负载效应小,测量精度高。

  缺点:价格较高,需要外部供电,结构相对复杂,可能存在一定的噪声和失真。

  3.电流探头(Current Probes):电流探头用于测量电路中的电流,无需断开电路即可进行测量。其工作原理是利用磁感应原理或霍尔效应原理测量电流产生的磁场强度,从而计算出电流值。

  优点:非接触式测量,无需断开电路,方便快捷。

  缺点:精度相对较低,带宽有限,对周围环境的电磁干扰敏感。

  4.高压探头(High Voltage Probes):高压探头用于测量高电压信号,其内部具有高压隔离电路,能够有效保护示波器和操作人员的安全。

  优点:安全可靠,能够测量高电压信号。

  缺点:价格较高,使用较为复杂。

  5.差分探头(Differential Probes):差分探头能够测量两个信号之间的电压差,有效抑制共模噪声,提高测量精度。

  优点:抑制共模噪声能力强,测量精度高。

  缺点:价格较高,结构复杂。

  普源DS1102Z-E探头选择指南

  选择合适的探头需要考虑以下几个因素:

  被测信号的频率:对于低频信号,被动探头即可满足要求;对于高频信号,则需要选择主动探头或带宽更高的被动探头。

  被测信号的幅度:对于低幅度信号,需要选择灵敏度高的探头;对于高幅度信号,则需要选择高压探头。

  被测信号的类型:如果是电流信号,则需要选择电流探头;如果是高压信号,则需要选择高压探头;如果需要抑制共模噪声,则需要选择差分探头。

  预算:不同类型的探头价格差异较大,需要根据实际预算选择合适的探头。

  测量精度要求:对于精度要求较高的测量,需要选择高精度探头。

普源DS1102Z-E示波器探头的种类与选择(图2)

  选择合适的示波器探头对于确保测量精度和可靠性至关重要。在选择普源DS1102Z-E示波器探头时,需要根据被测信号的特性、测量精度要求和预算等因素综合考虑,选择最合适的探头类型,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
