是德任意波形发生器的触发沿选择

发布日期:2024-10-29 16:41:55         浏览数:

  是德任意波形发生器以其高精度、高速率和丰富的功能而闻名,广泛应用于通信、电子设计、航空航天等领域。在复杂的测试和测量应用中,精确的信号同步和时序控制至关重要,而这很大程度上依赖于AWG的触发机制。其中,触发沿的选择是精细控制信号生成的关键参数。

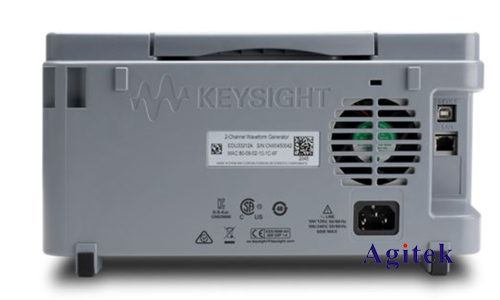

是德任意波形发生器的触发沿选择(图1)

  是德AWG通常提供多种触发沿选择模式,最常见的有上升沿触发、下降沿触发和任意沿触发。

  1.上升沿触发:

  这是最常用的触发模式。AWG会在检测到输入触发信号的上升沿(电压从低电平跃迁到高电平)时开始输出预设的波形。这种模式适用于需要精确控制波形起始时间的应用,例如数字电路测试、脉冲响应测量等。其优点在于简单易懂,且在大多数情况下具有足够的精度。但是,如果触发信号的上升沿存在抖动,则会影响输出波形的精度。

  2.下降沿触发:

  与上升沿触发相反,AWG在检测到输入触发信号的下降沿(电压从高电平跃迁到低电平)时开始输出波形。这种模式在某些特定应用中具有优势,例如需要在特定事件结束时产生信号的场景。例如,在测试一个电路的复位过程时,下降沿触发可以更准确地捕捉到复位完成的时刻。

  3.任意沿触发:

  这是更高级的触发模式,允许用户定义一个触发电平阈值。AWG会在输入信号电压超过或低于该阈值时触发输出。这种灵活性极大地扩展了AWG的应用范围。例如,在测试具有复杂时序关系的电路时,任意沿触发可以精确地控制触发时刻,从而获得更准确的测试结果。用户可以根据实际需求设置触发阈值,从而适应不同类型的触发信号。

  4.触发沿选择的影响:

  触发沿的选择对测试结果的影响不容忽视。错误的触发沿选择可能导致信号失真、时序错误以及测试结果的不可靠性。例如,如果使用上升沿触发,而触发信号的上升沿存在较大的抖动,则输出波形的起始时间也会出现抖动,从而影响测试精度。在高精度测试中,需要仔细选择触发沿,并对触发信号进行预处理,以减少抖动和噪声的影响。

  5.**实践:

  了解触发信号的特性:在选择触发沿之前,应充分了解触发信号的特性,包括其电压电平、上升/下降时间、抖动等。

  选择合适的触发模式:根据测试需求选择合适的触发模式,例如,对于简单的测试,上升沿触发即可满足要求;对于复杂的测试,则可能需要使用任意沿触发。

  优化触发设置:在使用任意沿触发时,需要仔细设置触发阈值,以确保触发点准确可靠。

  信号完整性:确保触发信号的完整性和质量,避免噪声和抖动对触发精度造成影响。

  6.应用举例:

  数字电路测试:使用上升沿触发或下降沿触发来验证数字电路的时序特性。

  模拟电路测试:使用任意沿触发来精确控制模拟电路的激励信号。

  高速数据采集:使用精确的触发来同步数据采集过程。

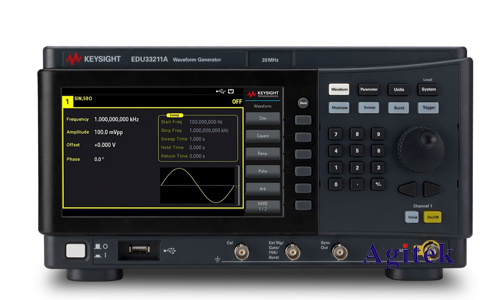

是德任意波形发生器的触发沿选择(图2)

  是德任意波形发生器的触发沿选择是其核心功能之一,对其进行合理配置对于获得准确可靠的测试结果至关重要。本文深入剖析了不同触发沿模式的特性、适用场景以及**实践,旨在帮助用户更好地掌握和运用这一功能,提高测试效率和精度,最终提升产品质量和研发效率。用户应根据具体的应用场景选择合适的触发沿模式,并进行相应的参数设置,以确保测试的可靠性和精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
