泰克示波器频谱怎么设置

发布日期:2024-10-30 16:46:08         浏览数:

  泰克示波器以其高精度、高带宽和丰富的功能而闻名,其内置的频谱分析功能为工程师和科研人员提供了强大的信号分析工具。然而,有效地利用这一功能需要对示波器的设置和操作流程有深入的了解。本文将深入探讨泰克示波器频谱分析的设置方法,并结合实际案例进行讲解。

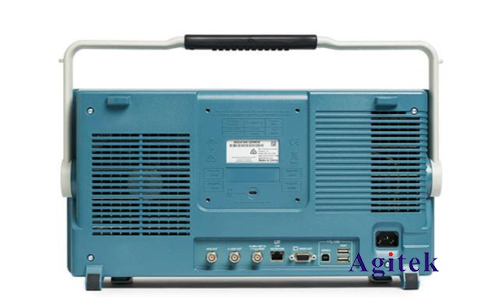

泰克示波器频谱怎么设置(图1)

  频谱分析的基础知识

  在开始设置之前,了解一些频谱分析的基础知识至关重要。频谱分析是将时间域信号转换为频域信号的过程,通过观察信号的频谱图,我们可以分析信号的频率成分、幅度和相位等信息。泰克示波器使用快速傅里叶变换(FFT)来实现频谱分析。FFT的核心在于将离散时间信号转换为离散频率信号,从而得到信号的频谱。

  泰克示波器频谱分析设置步骤

  不同的泰克示波器型号的操作界面略有不同,但基本设置流程大致相同。以下步骤以主流型号为例进行说明:

  (一)触发设置:正确的触发设置是获得清晰频谱图的关键。选择合适的触发源和触发电平,确保信号稳定地被采样。对于周期性信号,可以使用边沿触发;对于随机信号,则可能需要使用其他触发模式,例如软件触发或视频触发。触发模式的选择应根据被测信号的特性进行调整。

  (二)时间基准设置:时间基准决定了采样率和记录长度,直接影响频谱分析的精度和分辨率。较长的记录长度可以提高频率分辨率,但会降低时间分辨率。需要根据被测信号的频率范围和所需精度进行调整。合理的设置可以避免频谱泄漏和混叠现象。

  (三)FFT设置:这是频谱分析的核心设置。主要参数包括:

  FFT点数:点数越多,频率分辨率越高,但计算时间越长。需要根据信号的特性和所需的频率分辨率进行选择。

  窗口函数:窗口函数用于减少频谱泄漏,不同的窗口函数具有不同的特性,例如矩形窗、汉宁窗、汉明窗等。选择合适的窗口函数可以提高频谱分析的精度。选择时需要权衡频率分辨率和旁瓣衰减。

  垂直比例:调整垂直比例可以优化频谱图的显示效果,使信号的细节更加清晰可见。

  (四)频谱分析测量功能:泰克示波器通常提供多种频谱分析测量功能,例如峰值频率、中心频率、带宽、谐波失真等。熟练使用这些测量功能可以快速获得所需的信号参数。

  (五)预触发设置:预触发功能允许捕捉信号触发之前的部分波形,这在分析一些瞬态现象时非常有用,例如脉冲信号或突发信号。

  窗口函数的选择与影响

  窗口函数的选择对频谱分析结果有着显著的影响。矩形窗是最简单的窗口函数,但其旁瓣较高,容易产生频谱泄漏。汉宁窗和汉明窗的旁瓣较低,可以有效减少频谱泄漏,但频率分辨率会略有下降。选择合适的窗口函数需要根据实际情况权衡频率分辨率和旁瓣衰减。

  常见问题与排查

  在使用泰克示波器进行频谱分析时,可能会遇到一些常见问题,例如频谱泄漏、混叠现象等。这些问题通常可以通过调整FFT设置、时间基准和触发设置来解决。本文列举了一些常见的故障现象以及对应的解决方法,以帮助读者更好地排查问题。

  高级应用

  泰克示波器还可以进行更高级的频谱分析,例如:

  调制信号分析:分析各种调制信号的频谱特性,例如AM、FM、PSK等。

  噪声分析:分析信号中的各种噪声成分,例如白噪声、粉红噪声等。

  谱密度分析:计算信号的功率谱密度。

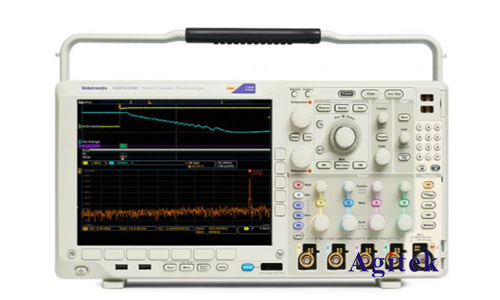

泰克示波器频谱怎么设置(图2)

  熟练掌握泰克示波器的频谱分析功能,可以显著提高信号分析效率和精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
