普源示波器怎样测电压和电流

发布日期:2024-11-01 16:20:26         浏览数:

  普源示波器以其性价比高、性能稳定而受到广大科研工作者和工程师的青睐。然而,要充分发挥其性能,准确地测量电压和电流,需要掌握正确的使用方法和技巧。本文将详细讲解如何使用普源示波器进行电压和电流测量,并针对一些常见问题进行分析和解答。

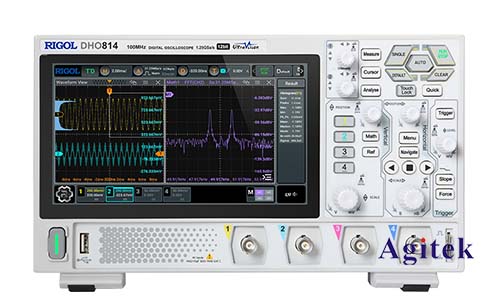

普源示波器怎样测电压和电流(图1)

  电压测量

  电压测量是示波器最基本的功能。使用普源示波器测量电压,首先需要选择合适的探头。普源示波器通常兼容多种探头,如被动探头、有源探头等。选择探头时,需要考虑被测信号的频率范围、幅度以及阻抗等因素。例如,对于高频信号,应选择带宽较高的探头;对于高压信号,应选择衰减比较大的探头。

  连接探头后,将探头的接地端连接到电路的地线,探头尖端连接到被测电压点。在示波器上选择合适的电压量程和时间刻度,观察波形。需要注意的是,选择量程过小会导致波形失真甚至损坏示波器,而量程过大则会降低测量精度。普源示波器的屏幕上通常会显示测量结果,包括峰峰值电压、平均值电压、有效值电压等参数。用户可以通过菜单调整触发方式(如边缘触发、斜率触发等)来获得清晰稳定的波形,从而提高测量准确性。

  对于某些特殊情况,如需要测量高电压或高频信号,需要采取相应的保护措施,例如使用高压探头或衰减器。同时,需仔细检查探头连接是否牢固,避免接触不良导致的测量误差。

  电流测量

  直接用示波器测量电流较为复杂,通常需要借助电流探头或通过测量电压降来间接测量。

  1.使用电流探头:普源示波器可以配合专用的电流探头进行电流测量。电流探头将电流信号转换为电压信号,再由示波器进行测量。选择电流探头时,需要根据被测电流的幅度、频率以及波形等因素进行选择,并注意电流探头的量程和带宽。连接电流探头时,必须按照说明书上的指示正确连接,避免错误连接导致探头损坏或测量错误。

  2.通过测量电压降间接测量:对于一些电路,可以利用欧姆定律,通过测量电路中的电阻上的电压降来间接测量电流。将示波器的探头连接到电阻的两端,测量电压降,然后根据欧姆定律(I=U/R)计算电流。这种方法的精度取决于电阻的精度以及测量电压的精度。需要注意的是,此方法仅适用于直流或低频交流电路,且电阻值应选择合适,避免电压降过小或过大导致测量误差增大。

  参数设置与优化

  为了获得**的测量结果,需要正确设置示波器的参数。以下是一些重要的参数设置:

  耦合方式:选择合适的耦合方式(AC、DC或GND)对测量结果至关重要。AC耦合可以去除直流分量,而DC耦合则可以测量直流和交流信号。GND则用于接地。

  触发方式:选择合适的触发方式可以确保波形稳定清晰。边缘触发、脉冲触发等方式可以根据不同的信号特性进行选择。

  时间刻度和电压量程:根据信号的频率和幅度选择合适的时间刻度和电压量程,确保波形显示完整且清晰。

  带宽限制:对于一些高频噪声较大的信号,可以启用带宽限制功能,以减少噪声的影响。

  常见问题及解决方法

  在使用普源示波器测量电压和电流的过程中,可能会遇到一些常见问题,例如:

  波形不稳定:这可能是由于触发设置不当或信号源不稳定所致。检查触发设置,尝试不同的触发方式或调整触发电平。

  测量结果不准确:这可能是由于探头连接不良、量程选择不当或示波器校准不准确所致。检查探头连接,选择合适的量程,并考虑对示波器进行校准。

  噪声干扰:这可能是由于环境噪声或电路自身噪声所致。尝试使用屏蔽线或滤波器来减少噪声干扰。

  不同型号普源示波器的差异

  普源示波器有多个型号,其操作界面和功能略有不同,但基本操作流程是相似的。具体的操作方法请参考相应型号的说明书。例如,一些高端型号可能具有自动测量功能,可以自动测量峰值、有效值、频率等参数,提高测量效率。

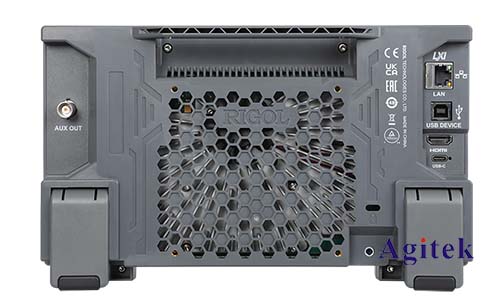

普源示波器怎样测电压和电流(图2)

    熟练掌握普源示波器的使用技巧对于准确测量电压和电流至关重要,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
