普源DS1102Z-E示波器的信号放大功能

发布日期:2024-11-04 16:00:56         浏览数:

  在电子测量领域,示波器是必不可少的仪器之一。对于弱信号或微小信号的测量,示波器的信号放大功能至关重要。普源DS1102Z-E示波器作为一款性价比高的双通道示波器,其内置的信号放大功能能够有效地将微弱信号放大到可观测的幅度,从而方便用户进行精确的测量和分析。本文将对DS1102Z-E示波器的信号放大功能进行深入探讨,并结合实际应用案例,阐述其在电子工程领域的应用价值。

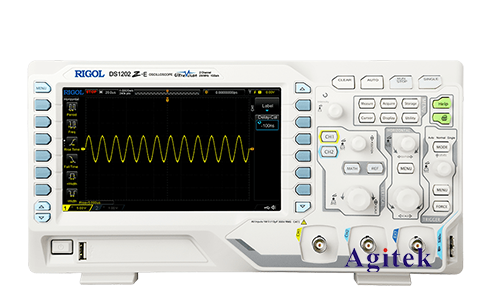

普源DS1102Z-E示波器的信号放大功能(图1)

  DS1102Z-E示波器垂直放大系统的工作原理

  DS1102Z-E示波器的垂直放大系统主要由放大电路、衰减器和A/D转换器组成。信号首先经过输入耦合电路(AC或DC耦合),然后进入放大电路进行放大。放大电路通常采用多级放大技术,以获得足够的放大倍数和良好的线性度。放大后的信号再经过衰减器进行幅度调整,以适应A/D转换器的输入范围。最终,A/D转换器将模拟信号转换为数字信号,供示波器进行显示和处理。垂直放大倍数的设置通过面板上的旋钮或按键实现,改变放大电路的增益来达到调整的目的。需要注意的是,放大倍数的增加会同时放大信号中的噪声,因此需要根据实际情况选择合适的放大倍数。

  放大倍数的设置及注意事项

  DS1102Z-E示波器的垂直放大倍数通常以V/div的形式表示,例如1mV/div表示每格1毫伏。用户可以通过面板上的旋钮或按键直接设置垂直比例,选择合适的放大倍数,将信号波形清晰地显示在屏幕上。在设置放大倍数时,应注意以下几点:

  避免过放大:过大的放大倍数会导致信号超出屏幕范围或引入过多的噪声,影响测量精度。

  选择合适的耦合方式:AC耦合适用于观察交流信号,而DC耦合适用于观察直流和交流信号。选择不当会造成信号失真或无法观察到所需信号。

  考虑带宽限制:示波器的带宽会限制其能够有效放大的频率范围。超过带宽限制的信号会发生衰减和失真。

  DS1102Z-E信号放大功能的性能指标

  DS1102Z-E示波器的信号放大功能的性能指标包括:

  带宽:表示示波器能够有效放大的频率范围。带宽越高,能够处理的信号频率越高。

  输入阻抗:表示示波器输入端的阻抗值。高输入阻抗可以减少对被测电路的影响。

  噪声水平:表示示波器自身产生的噪声。噪声水平越低,测量精度越高。

  线性度:表示示波器放大信号的线性程度。线性度越好,测量结果越准确。

  垂直精度:表示示波器测量垂直方向信号的精度。

  应用案例分析

  DS1102Z-E示波器的信号放大功能在电子电路调试和信号完整性测试等领域有着广泛的应用:

  低功耗电路调试:在调试低功耗电路时,信号幅度通常很小。使用DS1102Z-E的信号放大功能可以将微弱的信号放大到可观测的范围,方便进行波形分析和故障诊断。

  传感器信号测量:许多传感器输出的信号幅度很小,需要进行放大才能进行有效的测量。DS1102Z-E可以有效地放大传感器信号,从而提高测量精度。

  信号完整性测试:在高速数字电路设计中,信号完整性至关重要。DS1102Z-E可以用来观察信号的上升沿、下降沿和过冲等参数,并通过信号放大功能提高测量精度。

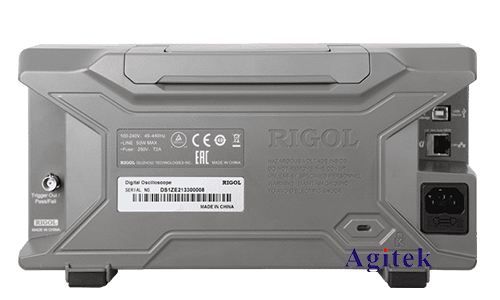

普源DS1102Z-E示波器的信号放大功能(图2)

  普源DS1102Z-E示波器的信号放大功能是其重要的组成部分,能够有效地提高弱信号测量和信号分析的精度和效率。理解其工作原理、掌握其使用方法和注意事项,并结合实际应用场景选择合适的参数设置,能够充分发挥DS1102Z-E示波器的性能,为电子工程领域的研究和应用提供强有力的支持,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
