是德任意波形发生器的波形平滑处理

发布日期:2024-11-05 16:25:57         浏览数:

  是德任意波形发生器以其高精度、高采样率和丰富的波形生成能力,成为现代电子测量和信号处理领域不可或缺的工具。然而,由于其数字信号生成的本质,AWG输出的波形并非完全光滑,而是存在由采样过程产生的阶梯效应和由频谱截断引起的吉布斯现象。这些失真会影响实验结果的准确性,尤其在对信号完整性和精度要求较高的应用中,例如高速数字电路测试、雷达信号模拟和精密仪器校准。因此,对AWG输出波形进行平滑处理显得尤为重要。

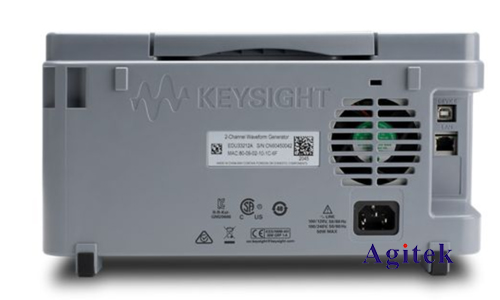

是德任意波形发生器的波形平滑处理(图1)

  波形平滑处理主要目的是减少波形中的高频成分,从而降低阶梯效应和吉布斯现象的幅度。实现波形平滑的方法主要分为硬件和软件两种:

  一、硬件平滑方法:

  硬件平滑主要依赖于AWG内部的数字滤波器。这些滤波器通常是有限脉冲响应(FIR)滤波器或无限脉冲响应(IIR)滤波器,通过对数字波形进行卷积运算来平滑信号。FIR滤波器具有线性相位特性,可以避免信号的相位失真,但计算量较大;IIR滤波器计算量较小,但可能存在相位失真。是德科技的AWG通常内置多种不同类型的数字滤波器,用户可以根据实际需求选择合适的滤波器类型和参数。硬件平滑的优点在于处理速度快,直接在硬件层面完成,不会增加软件负担;缺点在于灵活性相对较低,用户对滤波器参数的调整范围有限。

  二、软件平滑方法:

  软件平滑方法更为灵活,主要通过数字信号处理技术来实现。常用的软件平滑技术包括:

  插值算法:通过在原始采样点之间插入新的采样点来提高波形的采样率,从而减少阶梯效应。常用的插值算法包括线性插值、样条插值和sinc插值等。高阶插值算法可以获得更平滑的波形,但计算量也更大。

  窗口函数:在进行离散傅里叶变换(DFT)或快速傅里叶变换(FFT)前,对原始波形乘以一个窗口函数,可以有效地减少频谱泄漏,从而抑制吉布斯现象。常用的窗口函数包括汉宁窗、汉明窗、布莱克曼窗等。不同的窗口函数具有不同的主瓣宽度和旁瓣衰减特性,选择合适的窗口函数对于获得**平滑效果至关重要。

  数字滤波:软件实现的数字滤波与硬件滤波类似,但具有更高的灵活性。用户可以根据实际需求设计不同的滤波器,例如低通滤波器、带通滤波器等,来去除波形中的不需要的高频成分。软件滤波可以实现更精细的控制,但需要更高的计算能力,可能导致处理时间增加。

  三、不同方法的比较和选择:

  选择合适的波形平滑方法需要综合考虑以下因素:

  信号带宽:对于带宽较高的信号,需要选择更高阶的插值算法或更陡峭的滤波器来避免信号失真。

  计算资源:软件平滑方法的计算量通常大于硬件平滑方法,需要考虑计算资源的限制。

  实时性要求:对于实时应用,硬件平滑方法更具优势。

  信号完整性要求:对信号完整性要求较高的应用,需要选择能够最大限度地减少失真和相位偏移的方法。

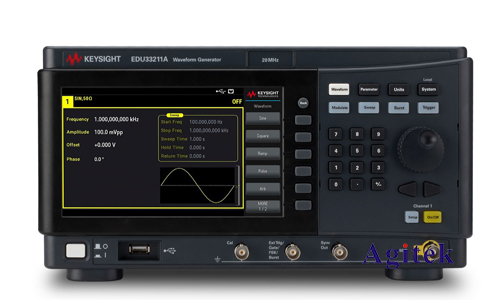

是德任意波形发生器的波形平滑处理(图2)

  是德任意波形发生器的波形平滑处理是保证信号质量的关键步骤。选择合适的平滑方法需要根据具体的应用需求进行权衡。本文提供的各种硬件和软件方法为用户提供了丰富的选择,可以根据实际情况灵活组合,以达到**的平滑效果,最终提高实验精度和可靠性,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
