泰克示波器周期和频率怎么选

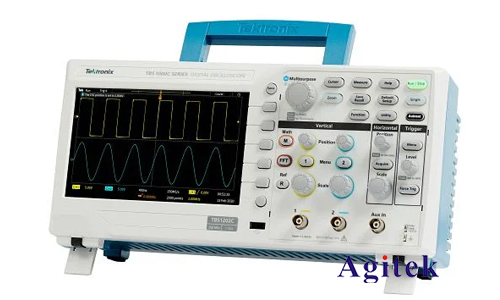

泰克示波器以其高精度和多功能性闻名于世,广泛应用于电子工程、科研等领域。然而,要充分发挥其性能,正确设置周期和频率参数至关重要。本文将深入探讨泰克示波器中周期和频率的设置方法,以及相关参数的相互影响和**实践。
一、理解周期和频率的关系
周期(Period)和频率(Frequency)是描述周期性信号两个基本参数,两者互为倒数。频率表示单位时间内信号完整周期重复的次数,单位为赫兹(Hz);周期表示信号完成一个完整周期所需的时间,单位为秒(s)。两者关系如下:
频率(f)=1/周期(T)
周期(T)=1/频率(f)
在使用泰克示波器测量时,理解这一基本关系能够帮助我们选择合适的测量参数和时基设置。例如,如果我们测量一个1kHz的信号,其周期为1ms。我们需要确保示波器的时基设置能够清晰地显示至少一个完整的周期波形。
二、泰克示波器时基设置与周期测量
时基(Timebase)设置决定了示波器水平轴上每格所代表的时间长度。正确设置时基是精准测量周期和频率的关键。时基设置过短,可能导致波形显示不完整,无法准确测量周期;时基设置过长,则可能导致波形过于稀疏,难以观察细节。
泰克示波器通常提供多种时基设置方式,包括:
手动设置:用户可以手动输入所需的时间刻度。
自动设置:示波器自动调整时基以**显示波形。
缩放功能:用户可以放大或缩小波形显示区域,更精细地观察特定部分。
选择合适的时基设置需要根据被测信号的频率进行判断。对于高频信号,需要选择较短的时基;对于低频信号,则需要选择较长的时基。在手动设置时,需要根据波形的周期进行计算,确保至少显示一个完整的周期,最好显示多个周期以便更精确地测量。
三、频率测量方法及参数设置
泰克示波器提供多种频率测量方法,包括:
自动测量功能:示波器内置的自动测量功能可以自动计算波形的频率、周期、幅度等参数。
手动测量功能:用户可以通过示波器光标测量功能手动测量波形周期,然后计算频率。
FFT分析:对于复杂的信号,可以使用FFT(快速傅里叶变换)分析功能分析其频率成分。
在使用自动测量功能时,需要确保示波器正确触发,并且波形稳定,否则测量结果可能存在误差。使用手动测量功能时,需要仔细选择光标位置,确保测量的是完整的周期。
四、触发设置对测量精度的影响
触发设置对波形采集和测量精度至关重要。合适的触发设置可以确保波形稳定显示,提高测量精度。不正确的触发设置会导致波形抖动,难以准确测量周期和频率。
常用的触发方式包括:
边缘触发:根据信号的上升沿或下降沿触发。
脉冲宽度触发:根据信号脉冲的宽度触发。
视频触发:根据视频信号的特定特征触发。
选择合适的触发方式需要根据被测信号的特性进行选择。例如,对于周期性信号,通常使用边缘触发;对于脉冲信号,则可以使用脉冲宽度触发。
五、采样率与测量精度
示波器的采样率决定了单位时间内采集的样本数量。采样率过低,可能导致波形失真,影响测量精度,尤其是在测量高频信号时。奈奎斯特采样定理指出,采样率至少应为信号最高频率的两倍,才能避免信号的混叠现象。因此,在选择示波器时,需要根据被测信号的最高频率选择合适的采样率。
六、常见问题及解答
问题:示波器显示的波形不稳定,无法准确测量频率。
解答:检查触发设置,确保触发信号稳定可靠;检查信号源,确保信号稳定;尝试调整时基设置。
问题:测量结果与预期值相差较大。
解答:检查测量方法,确保正确使用示波器功能;检查探头连接,确保连接良好;检查示波器校准状态。
问题:无法测量高频信号。
正确设置泰克示波器的周期和频率参数是实现精准波形测量的关键,如果您有更多疑问或需求可以关注西安安泰测试***!非常荣幸为您排忧解难。
