是德任意波形发生器的波形平移功能

发布日期：2024-11-19 16:24:29 浏览数：

　　是德科技（Keysight Technologies）的任意波形发生器（AWG）以其高精度、高采样率和丰富的功能而闻名，其中波形平移功能是其众多强大特性之一。该功能允许用户对生成的任意波形进行时间上的偏移，从而实现精确的信号控制和复杂的信号处理，在各种应用中发挥着至关重要的作用。本文将深入探讨是德任意波形发生器的波形平移功能，涵盖其原理、应用以及在实际使用中的注意事项。

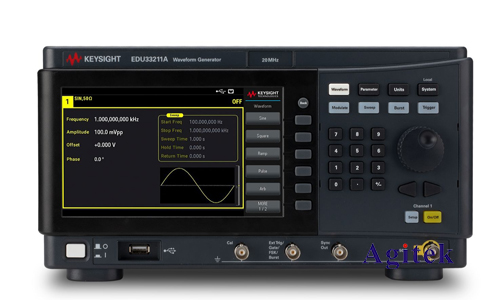

是德任意波形发生器的波形平移功能(图1)

　　一、波形平移功能的原理

　　任意波形发生器通过内部的数字存储器存储预先定义的波形数据。这些数据点代表着波形的幅度随时间的变化。波形平移功能并非直接修改存储在内存中的原始波形数据，而是通过改变波形输出的起始点来实现时间偏移。具体而言，它会根据用户设定的平移量，调整从存储器中读取数据的起始地址。例如，如果设定了10ns的正向平移，则发生器会在原始波形开始之前10ns的位置开始输出波形数据。这相当于将整个波形沿时间轴进行了平移。这种方法保证了波形本身的完整性和精度，避免了因直接修改数据而导致的失真或错误。

　　该功能通常通过软件界面或仪器面板上的控制旋钮进行设置。用户可以输入具体的平移时间（例如，以纳秒或微秒为单位），或者通过更直观的交互方式，例如拖动波形显示来调整平移量。一些高端型号的AWG还支持相对平移和绝对平移两种模式，前者相对于当前波形的位置进行平移，后者则相对于波形开始时刻进行平移，便于用户进行更精细的控制。

　　二、波形平移功能的应用

　　波形平移功能在各种领域都有广泛的应用，例如：

　　数字通信系统测试:在测试数字通信系统时，精确控制信号的定时至关重要。波形平移功能可以精确地调整信号的发送时间，模拟各种时延场景，例如信道延迟和定时抖动，从而评估系统的性能和可靠性。

　　雷达系统仿真:雷达系统中，目标的距离与回波信号到达的时间有关。通过AWG的波形平移功能，可以模拟不同距离的目标回波，从而测试雷达系统的目标检测和距离测量能力。

　　控制系统测试:在测试控制系统时，精确控制输入信号的时间非常重要。波形平移功能可以精确地控制输入信号的施加时间，从而评估系统的响应速度和稳定性。

　　相位调制:通过结合波形平移和幅度调制，可以实现复杂的相位调制方案，广泛应用于通信和信号处理领域。

　　时间间隔测量:通过精确控制两个波形的相对平移，可以实现高精度的事件时间间隔测量。

　　三、使用注意事项

　　虽然波形平移功能非常实用，但在使用过程中也需要注意一些细节：

　　平移量限制:波形平移量受到AWG的内存大小和采样率的限制。过大的平移量可能会导致波形数据溢出或出现数据缺失。

　　同步问题:在多通道AWG系统中，需要确保各个通道的波形平移同步，以避免出现信号失真或错误。

　　触发机制:波形平移可能会影响触发机制的触发时间，需要根据实际应用场景调整触发参数。
