  频谱分析仪的基本设置与准备

  在开始分析调制信号之前,需要正确设置频谱分析仪。这包括选择合适的频率范围、分辨率带宽(RBW)、视频带宽(VBW)、扫描类型以及检测方式等。

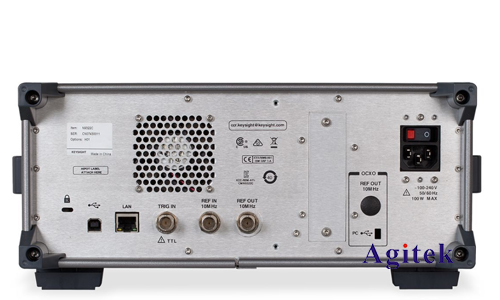

是德频谱分析仪对调制信号的分析技巧(图1)

  频率范围:确保选择的频率范围覆盖调制信号的载波频率及其边带。过窄的范围可能会导致信号截断,而过宽的范围则会降低测量效率。

  分辨率带宽(RBW):RBW决定了频谱分析仪分辨相邻信号的能力。选择过窄的RBW会导致测量时间延长,并可能引入噪声影响;选择过宽的RBW则会降低测量精度,无法区分相近频率的信号成分。一般来说,RBW应小于信号的调制带宽。

  视频带宽(VBW):VBW决定了频谱分析仪对噪声的抑制能力。较窄的VBW可以提高信噪比,但会降低响应速度;较宽的VBW则会降低信噪比,但响应速度更快。通常,VBW应大于或等于RBW。

  扫描类型:常用的扫描类型包括零中频扫描和扫频扫描。零中频扫描具有更高的灵敏度,而扫频扫描则适用于宽带信号测量。

  检测方式:常见的检测方式包括峰值检测、平均检测和正峰值检测。峰值检测适用于观察瞬态信号,平均检测适用于测量平均功率,正峰值检测用于测量信号峰值。

  不同调制类型的分析技巧

  不同的调制方式需要采用不同的分析方法。以下是一些常见调制类型的分析技巧:

  幅度调制(AM):观察载波频率及其边带的幅度,可以确定调制深度。利用频谱分析仪的测量功能,可以精确测量载波功率和边带功率,从而计算调制深度。

  频率调制(FM)和相位调制(PM):FM和PM信号的频谱比较复杂,通常表现为载波频率周围的多个边带。分析时需要关注调制指数和频率偏差等参数。频谱分析仪的解调功能可以帮助提取调制信号的基带信息。

  幅移键控(ASK)、频移键控(FSK)、相移键控(PSK)和正交幅度调制(QAM):这些数字调制方式的分析需要结合频谱分析和矢量信号分析仪。频谱分析仪可以观察信号的频谱特性,而矢量信号分析仪则可以进行更深入的分析,例如测量误差矢量幅度(EVM)和误差矢量角(EVA)。对于更复杂的调制方案,例如OFDM,需要结合专门的解调算法进行分析。

  利用是德科技频谱分析仪的先进功能

  是德科技的频谱分析仪通常配备许多先进功能,可以大大简化调制信号的分析过程:

  自动调制分析:一些型号的频谱分析仪内置自动调制分析功能,可以自动识别调制类型并进行相应的参数测量。

  解调功能:许多频谱分析仪都具有解调功能,可以将调制信号解调成基带信号,方便观察调制信号的细节。

  矢量信号分析功能(部分型号):对于高级的调制信号分析,例如EVM测量,需要使用配备矢量信号分析功能的频谱分析仪或矢量信号分析仪。

  预设测量:是德科技的软件提供了多种预设测量,用户可以根据自己的需求选择合适的测量项目,例如信噪比、邻道功率等。

  故障诊断与排除

  在使用频谱分析仪分析调制信号时,可能会遇到一些问题。以下是一些常见的故障和排除方法:

  信号强度过低:检查信号源的输出功率、连接线缆的质量以及频谱分析仪的灵敏度设置。

  测量结果不稳定:检查RBW、VBW以及扫描时间设置是否合理。

  无法识别调制类型:检查信号的质量,确保信号没有明显的噪声或干扰。考虑使用更高级的分析工具,例如矢量信号分析仪。

是德频谱分析仪对调制信号的分析技巧(图2)

  是德科技频谱分析仪提供了强大的功能,可以有效分析各种调制信号。通过合理设置仪器参数,选择合适的测量功能,并结合实际经验,工程师和技术人员可以利用频谱分析仪进行高效准确的调制信号分析,从而提高工作效率和产品质量。
