是德频谱分析仪的带宽对测量结果的影响

发布日期:2024-11-27 17:30:47         浏览数:

  是德科技频谱分析仪以其高精度、高灵敏度和丰富的功能而闻名于世。然而,要获得准确可靠的测量结果,必须正确理解并设置仪器的各项参数,其中分辨率带宽(RBW)是至关重要的一个。RBW是指频谱分析仪对输入信号进行频谱分析时的带宽,它直接影响着测量的准确性、信噪比以及测量速度。

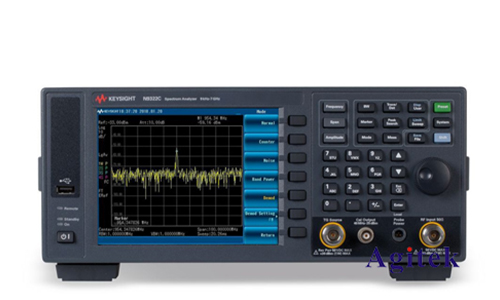

是德频谱分析仪的带宽对测量结果的影响(图1)

  分辨率带宽的基本原理及影响:

  分辨率带宽并非仅仅决定了频谱分析仪可以分辨的最小频率间隔,它更深刻地影响着测量结果的多个方面:

  1.频率分辨率:较小的RBW能够提供更高的频率分辨率,从而区分更接近的信号。然而,过小的RBW会导致测量时间显著增加,并且信噪比下降。

  2.信噪比:RBW与信噪比成反比。较小的RBW会降低信噪比,使得微弱信号难以检测。相反,较大的RBW会提高信噪比,但可能会导致相邻信号的叠加,影响测量精度。

  3.测量时间:较小的RBW需要更长的扫描时间以获得足够的频率分辨率。这直接影响了测量的效率。

  4.信号失真:如果RBW选择不当,可能会导致信号失真,例如,当RBW小于信号带宽时,将会造成信号的衰减和畸变。而RBW过大则可能导致相邻信号的混叠。

  不同带宽设置下的测量差异:

  为了更清晰地理解RBW对测量结果的影响,我们考虑以下几种情况:

  1.测量窄带信号:对于窄带信号,RBW应选择略小于信号带宽的值,以获得**的信噪比和准确度。如果RBW过小,会降低信噪比;如果RBW过大,则会造成信号能量的损失。

  2.测量宽带信号:对于宽带信号,RBW的选择需要权衡频率分辨率和信噪比。过小的RBW会导致测量时间过长,而过大的RBW则会损失细节信息。

  3.测量多信号环境:在多信号环境下,RBW的选择尤其重要。过小的RBW可能会导致相邻信号互相干扰,难以准确区分;过大的RBW则可能导致信号叠加,无法分辨各个信号的特性。

  4.测量噪声:在测量噪声功率谱密度时,RBW会直接影响噪声的测量结果。较小的RBW会得到更精确的噪声功率谱密度,但测量时间会更长。

  带宽选择策略及**实践:

  针对不同的应用场景,选择合适的RBW至关重要。以下是一些**实践:

  1.根据信号带宽选择:对于已知带宽的信号,RBW应选择略小于信号带宽的值。

  2.考虑信噪比要求:如果需要高信噪比,则应选择较大的RBW。

  3.权衡测量时间和精度:需要在测量时间和精度之间取得平衡。

  4.利用频谱分析仪的自动设置功能:许多是德科技频谱分析仪都提供了自动RBW设置功能,可以根据信号特性自动选择合适的RBW。

  5.进行多次测量并分析结果:为了提高测量结果的可信度,建议进行多次测量,并分析结果的差异。

是德频谱分析仪的带宽对测量结果的影响(图2)

  是德科技频谱分析仪的分辨率带宽是影响测量结果的关键参数。选择合适的RBW需要考虑信号特性、信噪比要求、测量时间以及测量精度等多个因素。通过深入理解RBW的工作原理及其对测量结果的影响,并采用合理的带宽选择策略,可以有效提高测量精度和效率,从而获得更准确可靠的测量结果,最终提高工作效率和研发效率。熟练掌握RBW的设置技巧,对于充分发挥是德科技频谱分析仪的性能,以及在射频和微波领域取得成功的测量结果至关重要。
