是德万用表四线电阻测量

　　电阻测量是电子测试和电路调试中最基础也是最重要的环节之一。然而，对于低阻值电阻，传统的二线法测量由于引线电阻的影响，会导致较大的测量误差。为了克服这一难题，四线电阻测量法（也称Kelvin测量法）应运而生，并被广泛应用于精密测量领域。是德（Keysight）作为业界领先的测试测量仪器厂商，其万用表系列产品都支持四线电阻测量功能，为用户提供了精确可靠的测量手段。本文将详细介绍如何在是德万用表上进行四线电阻测量，并分析其原理、优势及应用。

　　一、四线电阻测量法的原理

　　传统的二线法测量电阻，电流和电压都通过同两根引线传输。引线本身也具有一定的电阻，这部分电阻会与被测电阻串联，导致测量结果偏大，尤其是在测量低阻值电阻时，这个误差会非常显著。

　　四线电阻测量法巧妙地解决了这个问题。它采用四根引线：两根用于通入电流（电流引线），另两根用于测量电压降（电压引线）。电流引线直接连接到被测电阻的两端，确保电流路径不受引线电阻的影响；电压引线则连接到被测电阻的两端，直接测量被测电阻两端的电压降。这样，测量结果就只反映了被测电阻本身的阻值，有效地消除了引线电阻带来的误差。

　　根据欧姆定律，电阻的计算公式为：R=U/I，其中R为电阻值，U为电压降，I为电流。在四线法中，电压降U是由电压引线测得的，电流I是由电流引线测得的，从而精确地计算出被测电阻的阻值。

　　二、是德万用表四线电阻测量的步骤

　　具体的测量步骤可能会因是德万用表型号的不同而略有差异，但基本流程大致如下：

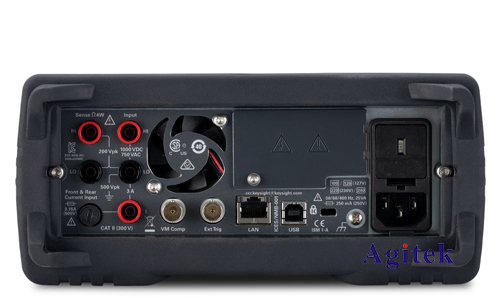

　　1.连接测试线:将四根测试线分别连接到是德万用表对应的输入端和被测电阻的两端。通常，万用表会标明电流输入端和电压输入端，务必正确连接。某些型号的万用表可能需要选择“四线电阻”测量模式。

　　2.选择测量量程:根据被测电阻的预估阻值，选择合适的测量量程。选择合适的量程可以提高测量精度，避免过载或欠载的情况发生。

　　3.开始测量:按下万用表的测量按钮，万用表将显示被测电阻的阻值。

　　4.读取测量结果:仔细观察万用表显示的阻值，并记录测量结果。多次测量取平均值可以提高测量精度。

　　5.校准与验证（可选）:对于高精度测量，可以使用已知阻值的标准电阻进行校准和验证，确保测量结果的准确性。

　　三、四线电阻测量的应用场景

　　四线电阻测量法广泛应用于各种需要精确测量低阻值的场合，例如：

　　低电阻的测量:例如电阻器、电感线圈、连接器等元器件的低电阻测量。

　　高精度测量:在需要高精度的场合，例如科学研究、精密仪器制造等。

　　电缆和导线的电阻测量:测量电缆和导线的电阻值，评估其导电性能。

　　电路板的电阻测试:检测电路板上的电阻元件是否符合设计要求。

　　四、影响测量精度的因素及注意事项

　　除了引线电阻，其他一些因素也会影响四线电阻测量的精度：

　　温度影响:温度变化会影响电阻值，因此在测量过程中应尽量保持环境温度稳定。

　　接触电阻:测试线与被测电阻的接触不良会增加接触电阻，影响测量精度。应确保良好的接触。

　　干扰信号:外部干扰信号可能会影响测量结果，应尽量减少干扰。

　　万用表自身的精度:万用表本身的精度也会限制测量精度，选择高精度万用表可以提高测量精度。

　　四线电阻测量法是精确测量低阻值电阻的有效方法。是德万用表支持四线电阻测量功能，为用户提供了高精度、可靠的测量手段。熟练掌握四线电阻测量方法，并注意影响测量精度的因素，可以有效提高测量效率和精度，为电子测试和电路调试提供可靠的保障，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
