泰克MDO3014示波器与网络分析仪配合使用

　　在现代高速数字电路设计中，信号完整性分析至关重要。微小的信号畸变都可能导致系统性能下降甚至失效。为了精确地表征和分析信号完整性，工程师通常需要运用多种测试仪器。泰克MDO3014混合域示波器以其强大的实时信号采集和分析能力而闻名，而网络分析仪则擅长测量传输线的S参数，从而精确评估信号的反射和传输特性。将这两种仪器结合使用，可以实现对信号完整性问题的全面分析，并显著提高工作效率。

　　MDO3014示波器的优势:

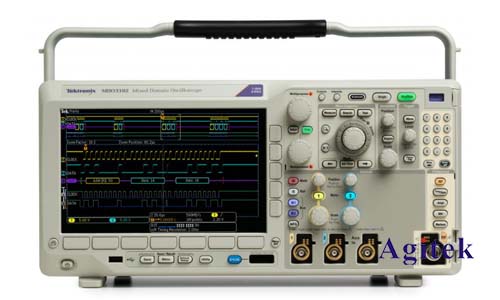

　　泰克MDO3014混合域示波器集成了示波器、频谱分析仪、协议分析仪等多种功能于一体。其高带宽、高采样率以及先进的触发功能，使其能够捕捉到高速数字信号中的细微变化，例如抖动、串扰和反射等。此外，MDO3014还具备强大的信号处理和分析能力，可以对采集到的信号进行各种数学运算和分析，例如FFT分析、眼图分析等，从而方便工程师快速识别信号完整性问题。

　　网络分析仪的优势:

　　网络分析仪能够精确测量传输线的S参数（反射系数和传输系数），这些参数直接反映了传输线的特性阻抗、反射损耗和插入损耗等。通过分析S参数，工程师可以评估传输线对信号完整性的影响，并预测信号传输过程中可能出现的反射和衰减。相比于示波器，网络分析仪更擅长于对频率特性进行精确测量和分析。

　　MDO3014与网络分析仪的联合应用:

　　将MDO3014和网络分析仪结合使用，可以实现对信号完整性问题的全面分析。例如，工程师可以使用网络分析仪测量被测电路的频率响应，包括回波损耗和插入损耗，从而识别出可能导致信号反射和衰减的元件和线路。同时，可以使用MDO3014示波器观察时域波形，例如眼图，来评估信号质量和抖动情况。将频域和时域的分析结果结合起来，可以更准确地定位和解决信号完整性问题。

　　实际应用场景及案例分析:

　　例如，在高速串行数据传输系统的设计中，工程师可能需要分析信号在传输线上的反射和串扰。首先，可以使用网络分析仪测量传输线的S参数，确定其特性阻抗和反射系数。然后，使用MDO3014示波器观察信号波形，测量眼图的开放度和抖动。通过比较网络分析仪测得的频域特性和示波器测得的时域波形，可以更全面地了解信号完整性问题，并采取相应的改进措施。

　　另一个例子是高速PCB设计的信号完整性验证。工程师可以使用MDO3014观察PCB走线上的信号完整性问题，例如过冲、下冲和串扰。同时，可以使用网络分析仪测量PCB走线的S参数，分析其频率响应特性，确定走线的设计是否符合信号完整性要求。

　　**实践:

　　选择合适的测试方法:根据具体应用场景选择合适的测试方法，例如TDR(Time Domain Reflectometry)和频域测试。

　　精确的测量设置:确保MDO3014和网络分析仪的测量设置准确无误，包括采样率、带宽、阻抗匹配等。

　　数据分析和解读:对测得的数据进行仔细分析和解读，结合时域和频域分析结果，综合判断信号完整性情况。

　　使用合适的软件工具:利用专业的信号完整性分析软件，对测得的数据进行更深入的分析和处理。

　　泰克MDO3014示波器与网络分析仪的联合使用，为工程师提供了一种高效、全面的信号完整性分析方法，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
