是德DSOX4024A示波器FFT设置
在现代电子工程领域,示波器作为一种基本工具,在信号测试和分析中扮演着不可或缺的角色。是德(Keysight)的DSOX4024A示波器,以其卓越的性能和丰富的功能,广受工程师和技术人员的青睐。其中,FFT(快速傅里叶变换)功能使得频谱分析变得更为便捷和准确。本文将深入探讨DSOX4024A示波器的FFT设置。
DSOX4024A示波器概述

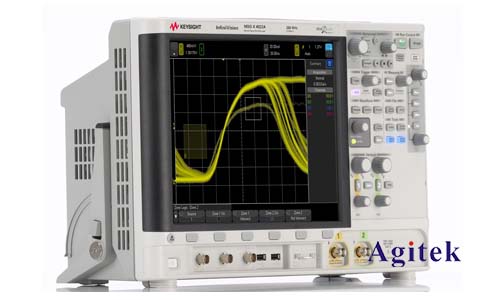

DSOX4024A是一款四通道数字示波器,具备高达200MHz的带宽和5GS/s的采样率,被广泛应用于多个科研和工业领域。其用户友好的界面和强大的分析功能,使得复杂的信号测试变得简单直观。特别是在进行频谱分析时,FFT功能能够将时间域信号转换为频域信号,方便用户识别信号的频率成分。
FFT功能的基本原理
快速傅里叶变换(FFT)是一种有效的算法,用于计算离散傅里叶变换(DFT)。在信号处理领域,FFT可以将时间域的信号转换为频域,从而揭示出信号的频率特征以及相应的幅度信息。这一技术在音频处理、通信以及振动分析等多个领域中都有着广泛的应用。
DSOX4024A示波器的FFT设置步骤
1.连接信号源
首先,确保将待测信号通过合适的探头连接到DSOX4024A示波器的输入通道。应检查信号的幅度和频率以免超出示波器的测量范围。
2.选择适当的通道
在示波器界面上,选择包含待测信号的通道,例如CH1,然后通过按下“前面板的‘Save/Recall’按钮”来保存当前设置。
3.设置触发条件
合理设置触发条件可以确保信号的稳定显示。用户可以选择边沿触发、脉冲触发等方式,根据具体信号特性进行调节。
4.进入FFT分析模式
在示波器的菜单中,寻找“分析”或“FFT”选项。通常,这些选项可以在主菜单上找到。选择“FFT”后,示波器将自动为您显示信号的频谱图。
5.调整FFT参数
在FFT分析模式下,用户可以根据需要调整多个参数,例如窗口函数、频率跨度和分辨率等。选择合适的窗口函数(如汉明窗或汉宁窗)可以减少泄漏效应,提高频谱的准确性。
6.观察和分析输出
一旦设置完成,用户可以观察频谱图的变化,并根据输出获取信号的频率成分及其幅值。此时,可以利用示波器的测量工具进行更深层次的分析,比如求取频率值、幅度值等。
注意事项
在使用DSOX4024A示波器进行FFT设置时,用户应注意以下几点:
-确保信号源的稳定性,避免过大的干扰信号影响测量结果。
-适时校准测量通道,以确保测量的准确性。
-对于高频信号,适当选择带宽和采样率,以避免失真和Aliasing现象。
是德DSOX4024A示波器的FFT设置不仅为信号分析提供了强大的支持,还极大地简化了频谱分析的过程。随着电子技术的不断发展,熟练掌握示波器的各项功能必将成为工程师们必备的技能之一,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
