是德E5071C矢量网络分析仪噪声系数测量

发布日期:2025-01-14 15:43:47         浏览数:

  在射频测试领域,噪声系数测量是一项至关重要的技术,它直接影响着Amplifier、Mixer以及其他射频器件的性能评估。是德(Keysight)E5071C矢量网络分析仪(VNA)凭借其强大的性能和精准的测量能力,广泛应用于噪声系数的测量。本文将深入探讨E5071C在该领域的应用,助力专业人士提高测量精度,优化结果分析。

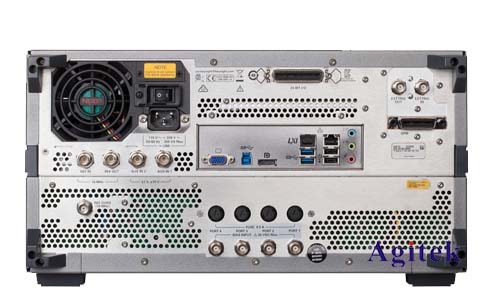

是德E5071C矢量网络分析仪噪声系数测量(图1)

  E5071C矢量网络分析仪概述

  E5071C是一款高性能的矢量网络分析仪,具有广泛的频率范围和高动态范围。它采用先进的技术平台,支持多种测量功能,包括反射和传输散射参数(S参数)、噪声系数、互调失真等。其功能的多样性使得E5071C成为电子工程师在射频设计和测试中不可或缺的工具。

  噪声系数测量是E5071C的一项重要功能。噪声系数是评估放大器性能的关键指标之一,它不仅反映了放大器的增益,还能揭示其在不同频率下的噪声特性。E5071C通过精确的测量技术,能够快速、准确地评估设备的噪声特性,帮助工程师优化系统设计,提升信号质量。

  E5071C的噪声系数测量原理

  噪声系数的定义可以看作是放大器输出信号的噪声与输入信号的噪声之比。E5071C利用其内置的噪声分析模块,采用“温度法”或“比率法”来测量噪声系数。

  1.温度法:通过将放大器的输入连接到已知温度的噪声源,E5071C可以测量输出信号的噪声,进而计算出放大器的噪声系数。此方法适用于多种类型的噪声源,尤其是在低频及中低频应用中。

  2.比率法:此法通过比较放大器在有无输入信号时的输出噪声实现噪声系数的计算,相对简单易行,适合高频应用。

  无论采用哪种方法,E5071C都能以极高的准确度和稳定性完成噪声系数的测量,为后续的设备设计及优化提供必要的数据支持。

  E5071C在噪声系数测量中的优势

  1.高精度:E5071C具备卓越的测量精度,其噪声系数测量不受外界干扰的影响,保证数据的可靠性。

  2.灵活的频率范围:该仪器的操作频率范围广泛,适合各类射频器件的测试,适应性强。

  3.用户友好的界面:E5071C具有直观的图形用户界面,简洁的菜单操作有效提升了测量速度和效率,适合不同水平的用户使用。

  4.数据处理与分析功能:该仪器支持多种数据输出格式,并能实时显示测量结果,便于用户进行后续分析和存档。

  实际操作步骤

  使用E5071C进行噪声系数测量的基本步骤如下:

  1.准备设备:首先确保E5071C的校准已完成,连接相关测试设备,包括已知噪声源和待测放大器。

  2.设置测试参数:在E5071C的界面上配置所需的测试参数,包括频率范围、增益设置及噪声源类别等。

  3.进行测量:启动测量,E5071C会自动进行数据采集,并实时更新噪声系数结果。

  4.记录和分析数据:完成测量后,用户可以保存结果至电子文档中,并进行必要的数据分析与处理。

是德E5071C矢量网络分析仪噪声系数测量(图2)

  是德E5071C矢量网络分析仪凭借其强大的性能、可靠的测量精度及友好的操作界面,在噪声系数测量中展现出显著的优势。该仪器不仅能够提供高质量的测量结果,还能通过数据分析工具协助用户优化设计,提升射频系统的整体性能。对电子工程师来说,掌握E5071C的使用技巧,能够更有效地解决实际测试中的各种挑战,为技术进步和产品创新贡献力量,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
