是德示波器UXR0504B的波形分析功能与应用

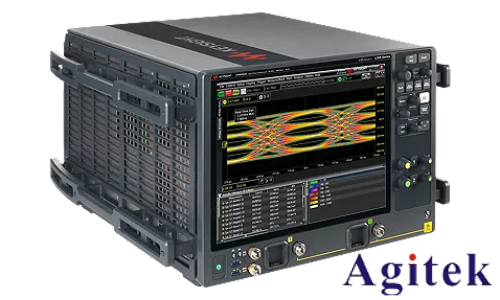

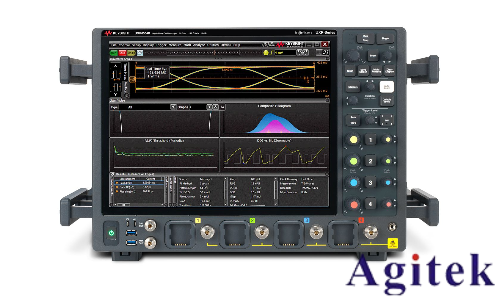

是德示波器UXR0504B作为高性能数字示波器，凭借其4 GHz带宽和20 GSa/s采样率，在高速信号分析领域展现出卓越性能。本文将围绕波形分析的核心流程，结合具体操作技巧与实战案例，解析该设备在电子测试中的关键应用。

一、波形分析基础操作：精准捕捉与量化

1. 触发设置优化信号捕获

UXR0504B提供灵活触发模式，用户需根据信号特征配置触发条件：

触发电平调整：通过旋钮或菜单设置阈值电压（如1.5 V），确保波形稳定触发。

边缘触发选择：针对周期性信号，可选择上升沿/下降沿触发，避免误捕获。

高级触发模式：利用序列触发（如“脉冲宽度触发”）捕捉异常信号片段，适用于通信协议解码场景。

2. 多维度测量参数解析

设备内置32种自动测量功能，关键指标包括：

时域参数：峰峰值、上升时间（ns级精度）、占空比，适用于电源纹波分析。

频域扩展：通过频谱分析功能（标配FFT模块），可实时显示信号频谱成分，辅助排查电磁干扰（EMI）问题。

二、高级分析工具：深度挖掘信号特征

1. 波形数学运算与叠加分析

波形差分/积分运算：通过软件界面调用数学函数，直观呈现信号导数或累积效应。

多通道叠加对比：支持4通道同时显示，利用颜色编码区分信号源，适用于差分信号分析。

2. 存储与离线分析能力

分段存储模式：将10万帧波形分段保存至256 GB固态硬盘，便于长时间信号趋势分析。

导出与第三方软件联动：支持MATLAB波形数据导入，结合脚本实现自动化频谱统计。

三、实战案例：电子设计中的典型应用

1. 电源纹波测试

在开关电源调试中，通过配置20 MHz带宽限制与AC耦合模式，精确测量12 V输出纹波峰峰值（典型值< 50 mV）。触发设置为“视频触发”可同步捕获开关频率波形。

2. 高速串行信号眼图分析

针对USB3.0信号（速率5 Gbps），启用“模板触发”功能加载行业标准眼图模板，自动判定信号抖动（Tj）与噪声容限。结合去嵌入算法补偿探头损耗，提升测量精度。

四、操作注意事项与性能优化

探头匹配校准：使用前务必执行探头频率响应校准，避免高频信号衰减（UXR0504B标配N2800A有源探头）。

采样模式选择：针对低频信号选用“平均采样”降低噪声，高频场景切换至“实时采样”防止波形混叠。

环境兼容性：设备符合MIL-STD-810G抗震标准，适用于车载电子等严苛测试环境。

UXR0504B通过硬件性能与软件算法的深度融合，为工程师提供了从时域到频域的完整信号分析链。其模块化架构支持后续升级（如选配DPX4信号处理引擎），可应对5G射频、量子计算等前沿领域的测试挑战。结合西安安泰测试Agitek的专业校准服务，设备性能可长期保持行业领先水平。
