泰克示波器MDO34电流探头设置指南

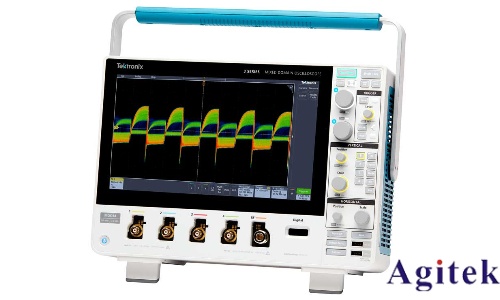

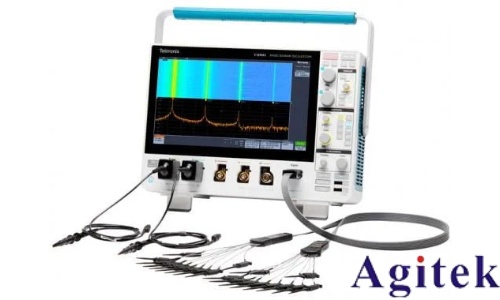

泰克示波器MDO34系列配备高性能电流探头，可精准测量复杂电路中的电流信号。正确设置电流探头是确保测量准确性的关键。本文将分步骤讲解MDO34电流探头的设置方法，帮助用户快速掌握操作要点。

一、连接与基本设置

1. 连接探头与示波器

确认电流探头兼容MDO34型号（如TCP202等），通过BNC接口连接至示波器对应通道。

使用TAP-BNC转换接口（若需要）确保连接稳固，避免信号干扰。

2. 开启示波器并识别探头

开机后，示波器应自动识别电流探头型号。若未识别，需手动在菜单中选择探头类型。

通过CH1通道按钮进入探头设置，确认识别信息无误。

二、校准与参数配置

1. 零点校准与消磁

关闭被测电路电源，将探头测试头置于关闭状态。

设置示波器垂直幅值为最低档（如10mA），调节探头BALANCE旋钮使波形归零。若无法调至基准线，需配合粗调旋钮调整。

按下消磁按钮，观察波形抖动后恢复至零位，完成校准。

2. 量程与衰减比设置

根据待测电流范围选择合适的探头量程（如20A、200A等），并通过探头侧面的按键切换。

示波器衰减比需与探头传输比匹配：例如，30A量程传输比为0.1V/A，示波器应设为“10X”；若为5A量程（1V/A），则设为“1X”。

确认示波器耦合模式为DC、阻抗1MΩ，避免信号衰减或失真。

三、测量与优化

1. 连接电路与触发设置

将电流探头夹在被测导线上，确保箭头方向与电流流向一致。

调整示波器触发模式（如边沿触发）和垂直/水平缩放，获取稳定波形。

2. 补偿校正与波形分析

若波形存在上升沿失真，需调节探头补偿电容：顺时针增加补偿可改善平坦边缘，逆时针减少补偿修正过冲。

利用示波器的测量功能（如RMS值、频率）记录数据，必要时保存至内部存储器或上传至计算机。

四、安全与维护注意事项

测量前务必关闭电路电源，避免触电风险。

定期校准探头（建议每半年一次），确保精度。

测量大电流时避免过载，选择合适量程以防损坏探头。

保持探头清洁，避免油污或灰尘影响接触性能。

通过以上步骤，用户可高效完成泰克MDO34电流探头的设置与校准，实现精准电流测量。操作时需严格遵循设备手册规范，确保测试安全与数据可靠性。若遇复杂问题，建议联系专业工程师或访问泰克官方技术支持获取帮助。
