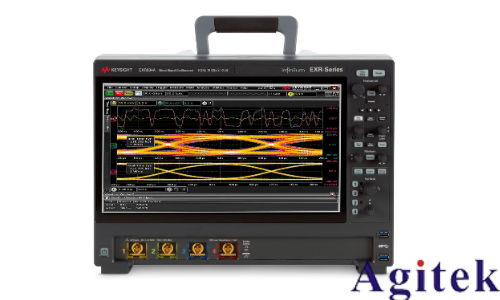

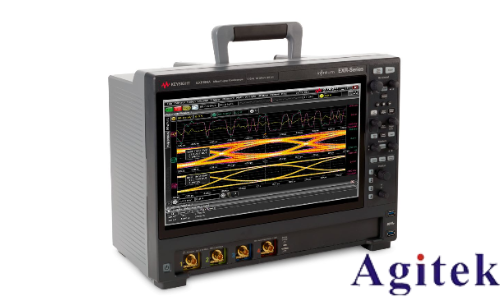

是德示波器EXR604A触发设置技巧

在电子测量领域，示波器的触发设置如同摄影师手中的快门，决定了信号捕获的时机与精度。是德示波器EXR604A凭借其强大的触发功能，成为工程师解决复杂信号分析问题的利器。本文将深入解析其触发设置的核心技巧，帮助您从基础到高级应用，实现信号捕获的精准控制。

一、触发源选择：信号同步的基石

触发源的选择是触发设置的第一步。EXR604A提供内部触发（INT）、外部触发（EXT）、电源触发（LINE）三种模式。对于常规信号分析，优先选择内部触发，通过CH1/CH2通道信号实现自同步；当需要多设备协同调试时，外部触发可通过BNC接口引入独立参考信号，确保系统级时序对齐；而电源触发则适用于电力电子领域，直接以市电频率作为基准，分析负载波形与电网的相位关系。

二、触发类型适配：不同信号的"指纹识别"

1. 边缘触发：适用于周期性信号分析。通过设定上升沿/下降沿触发，可稳定显示时钟信号、方波等。需注意调整触发电平至信号幅值的合理区间（如30%~70%），避免噪声误触发。

2. 脉宽触发：针对特定脉冲宽度信号设计。例如，在调试PWM控制时，设置脉宽阈值（如>2μs），仅捕获超宽脉冲，滤除正常控制信号。

3. 视频触发：针对复合视频信号（如NTSC/PAL），可设定场同步或行同步触发，解析视频帧结构中的特定行数据。

三、高级触发组合：破解复杂信号谜题

当面对混合信号时，EXR604A的逻辑触发与序列触发功能尤为关键。例如，在I2C总线调试中，可通过逻辑触发设定"SDA低电平且SCL上升沿"组合条件，精准捕获起始信号；序列触发则支持多事件串联，如"上升沿→脉宽触发→下降沿"的三段式触发，还原信号时序链。

四、触发参数微调：精度优化的细节艺术

1. 触发斜率调节：面对缓变信号时，启用斜率触发（dV/dt阈值设定），捕捉信号快速转折点。

2. 噪声抑制：在高频信号中，启用触发滤波功能（带宽限制至20MHz），剔除毛刺干扰。

3. 预触发延迟：通过设置-10格至+10格的延迟时间，提前捕获触发点前的信号前奏，还原完整事件周期。

五、实战技巧与避坑指南

触发不稳定排查：若波形持续滚动，优先检查探头补偿是否正确（探头衰减比与示波器设置需一致）。

低频信号优化：对于10Hz以下信号，切换至单次触发模式，避免连续触发导致的波形叠加。

触发耦合选择：交流耦合适用于观察叠加直流的信号，直流耦合则保留完整信号细节。

掌握是德EXR604A的触发设置技巧，不仅是操作仪器的基本功，更是提升信号分析深度的关键。通过灵活配置触发源、类型及参数，工程师能像侦探般从纷繁波形的蛛丝马迹中，提取出决定设计成败的关键信息。建议结合具体应用场景反复实践，必要时参考官方手册中的触发时序图，逐步解锁示波器的深层潜能。
