普源示波器MSO5204作为一款高性能电子测量仪器，其频谱分析功能为工程师和技术人员提供了深入洞察信号频率特性的强大工具。在电子设计、通信调试、故障诊断等领域，这一功能帮助用户从频域视角解析复杂信号，精准定位问题根源，提升工作效率。

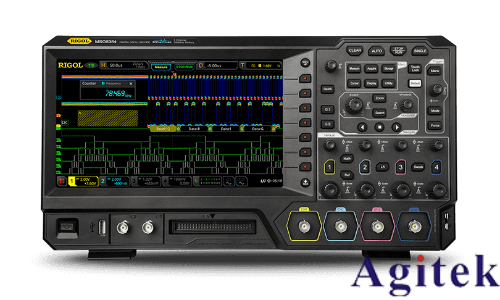

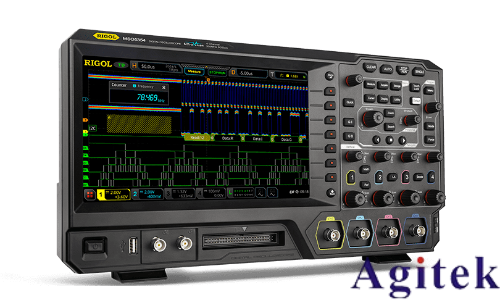

普源示波器MSO5204频谱分析功能(图1)

一、频谱分析的核心技术原理

MSO5204的频谱分析功能基于快速傅里叶变换（FFT）算法，将时域信号转换为频域表示。通过采集输入信号的幅度与时间数据，仪器能够实时计算并显示信号的频谱分布，包括频率分量、功率谱密度、谐波成分等关键参数。其高带宽（最高可达2 GHz）与高精度ADC（有效位数≥11位）确保了对高频信号及微弱信号的准确解析，避免频谱泄漏与失真。

二、多维参数测量，细化频域特性

频谱分析界面提供丰富的测量参数：中心频率、峰值频率、带宽、总谐波失真（THD）等。用户可直观查看信号的主频成分、噪声水平及干扰源位置。例如，在射频通信测试中，通过频谱图可快速确认发射信号的频谱合规性，判断是否存在邻频干扰；在电源噪声分析中，THD指标帮助评估电源质量，定位谐波污染来源。

三、高级功能助力复杂场景

1. 动态频谱显示：支持瀑布图与频谱图叠加，实时展示频率随时间的变化趋势，适用于瞬态信号或跳频信号的监测。

2. 触发与搜索：结合高级触发功能，可自动捕获特定频段的异常信号，如突发干扰或频谱溢出。

3. 数学运算与滤波：支持频谱的加、减、乘等运算，用户可自定义频段分析；内置DSP滤波器降低噪声，提升低频测量精度。

四、应用场景实战解析

1. 电磁兼容性测试：通过频谱分析验证设备是否符合EMC标准，定位辐射超标频点。

2. 音频系统调试：测量扬声器频响曲线，优化音频放大器的频率补偿设计。

3. 无线通信研发：分析调制信号的频谱纯度，确保信号传输稳定性。

五、操作便捷性与安全性

MSO5204采用9英寸多点触控屏，频谱设置一键直达，参数调整直观高效。同时，仪器内置安全保护机制，在高压测量时自动限制输入电压，配合定期探头校准，确保数据可靠性与操作安全性。
