罗德与施瓦茨RTH1002手持示波器测量直流电压的实用指南

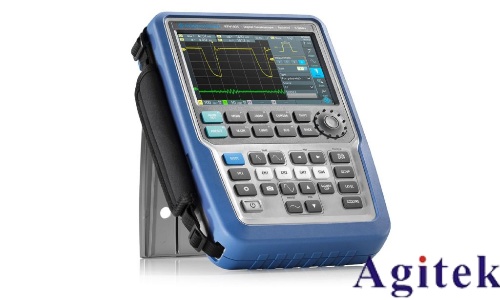

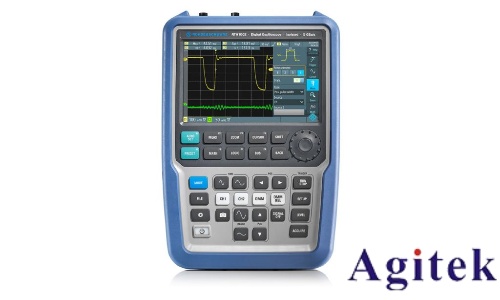

作为一款兼具高性能与便携性的手持示波器，罗德与施瓦茨RTH1002在电子测试领域广泛应用。其高精度、隔离通道设计及电池供电特性，使其成为测量直流电压的理想工具。本文将详细介绍使用RTH1002测量直流电压的步骤与注意事项，帮助用户快速掌握操作要点。

一、准备工作

在测量前需确认示波器电池电量充足，并检查探头及连接线状态。确保被测电路处于稳定工作状态，避免在异常状态下测量导致数据偏差。同时，根据被测电压范围选择合适的探头类型（如隔离通道需满足CAT IV/CAT III等级），确保安全与测量精度。

二、连接与设置

1. 连接探头：将探头信号端接入被测电压点，接地线夹连接电路地线。注意避免接触其他带电部分，防止短路风险。

2. 输入耦合选择：将示波器通道耦合方式切换至“DC”模式，确保直流信号完整输入。

3. 垂直量程调节：根据预估电压范围调整垂直灵敏度（V/div），使信号波形在屏幕中央显示且不超出量程。例如，测量12V电池时可选5V/div档位。

4. 调零校准：短接探头与地线夹，通过垂直位移旋钮将扫描基线调整至屏幕零电平位置（通常为水平中线），消除系统偏移误差。

三、测量步骤

1. 接入被测信号：断开短接状态，将探头正确连接至待测点。

2. 触发设置：选择自动触发模式或调整触发阈值，确保波形稳定显示。

3. 读取电压值：观察扫描基线偏移格数，计算直流电压值（偏移格数×垂直灵敏度）。例如，基线偏移3格且设置为2V/div，则电压为6V。同时可通过示波器内置的“平均值”测量功能获取数值结果。

四、注意事项

1. 接地安全：确保示波器与被测设备共地，避免浮地测量导致误差或损坏仪器。

2. 量程匹配：若信号幅度未知，可先选用最大量程预扫描，再逐步缩小至**显示范围。

3. 环境干扰：避开强电磁干扰环境，必要时使用屏蔽线缆减少噪声影响。

4. 探头衰减：若被测电压较高，需确认探头衰减比设置正确（如10X衰减时需对应调整计算）。

五、应用扩展

RTH1002的直流电压测量能力适用于电源纹波分析、电池性能测试、传感器输出监测等场景。其5万次/秒波形捕获率与10bit分辨率，可捕捉微小电压变化，为精密调试提供可靠数据支持。

通过规范的操作流程与细致的设置调整，罗德与施瓦茨RTH1002手持示波器能高效完成直流电压测量任务，为工程测试与故障排查提供精准依据。掌握上述方法，用户可充分发挥仪器性能，提升工作效率与测量可靠性。
