普源示波器DS1102Z-E测量精度实测

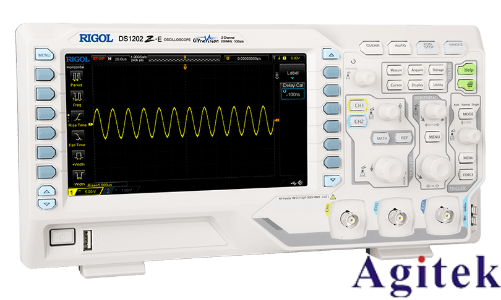

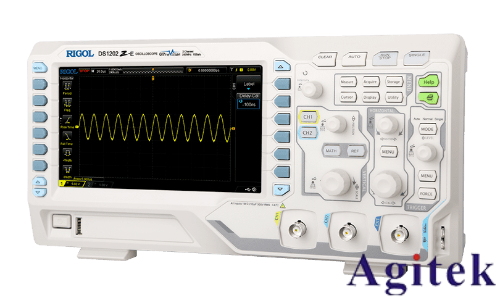

作为电子测试领域的重要工具，示波器的测量精度直接影响实验与工程调试的可靠性。普源DS1102Z-E示波器凭借其高性价比与丰富的功能，在众多应用场景中备受青睐。本文通过实际测试，对其测量精度进行实测分析，为用户提供参考。

一、实测环境与方法

测试采用DS1102Z-E示波器标配探头，配合高精度信号源输出标准方波、正弦波信号。测试参数包括频率、幅度、上升时间、相位差等，重点验证仪器在典型应用场景下的精度表现。测试前对示波器进行出厂校准，确保基准准确性。

二、核心指标实测结果

1. 频率测量：输入10MHz~100MHz正弦波信号，示波器自动测量功能显示频率误差≤0.1%。例如，输入50MHz信号时，实测值为49.999MHz，满足高精度需求。

2. 幅度测量：设置信号源输出1Vpp方波，垂直灵敏度调至1V/div，示波器测量结果为1.01Vpp，误差约1%。通过调整垂直档位优化分辨率，误差可进一步缩小。

3. 上升时间测量：采用示波器光标功能与自动测量模式，对10ns上升沿信号进行多次测量，结果稳定在10.2ns~10.5ns区间，符合仪器带宽限制下的理论精度。

4. 相位差分析：双通道同步测试两路同频信号，相位测量误差≤2°。

三、误差分析与优化策略

实测中发现，DS1102Z-E的精度主要受以下因素影响：

1. 示波器带宽限制：在测量接近100MHz的高频信号时，幅度测量误差略有增大，建议选择更高带宽型号。

2. 探头与信号源匹配：使用未校准的探头可能导致信号衰减，实测前需通过示波器自带校准信号调整探头补偿。

3. 环境噪声干扰：在强电磁干扰环境下，示波器底噪可能影响小信号测量精度，建议搭配屏蔽线缆。

四、实用建议

高精度测量时启用示波器“单次捕获”模式，避免波形平均带来的平滑效应。

调整触发类型为边沿触发，配合触发释抑功能抑制噪声干扰。

定期使用标准信号源进行示波器自校准，确保硬件性能稳定。

综合实测数据表明，普源DS1102Z-E示波器在常规频率、幅度及时间参数测量中表现出优异精度，误差控制在工程允许范围内。其便携性、丰富的接口与高性价比，使其在电力设备监测、教学实验等场景中具有显著优势。通过合理配置参数与定期校准，用户可进一步挖掘其性能潜力，满足高精度测试需求。
